SICHERHEITSHINWEISE
• Nehmen Sie keine Veränderungen am Gerät vor. Besonders weisen wir darauf hin, dass
Sie den Akku Vision Test Tower nicht öffnen dürfen, bzw. modizieren dürfen, da sonst Ihr
Garantieanspruch erlischt.
• Bedienungsanleitung vor Gebrauch sorgfältig lesen! Bei unsachgemäßem Umgang mit Lithium-
Ionen Batterien besteht Brand-, Explosions- und Ätzgefahr! Unbedingt die Angaben des
Akkuherstellers beachten!
• Verwenden Sie das Gerät nur mit den dafür vorgesehenen Akkus
• Akku und/oder Akku Vision Test Tower nicht für andere Zwecke verwenden.
• Das Gerät nur an dafür geeignete Spannungsquellen anschließen. Bei längerem Nichtgebrauch,
Spannungsversorgung des Gerätes trennen und angeschlossene Akkus abklemmen.
• Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern
ohne Beaufsichtigung durchgeführt werden.
• Das Gerät ist für den Betrieb in belüfteter, trockener und staubfreier Umgebung vorgesehen.
Keinesfalls Regen oder großer Hitze aussetzen. Gerät nicht abdecken.
• Das Gerät sauber und trocken halten!
• Keinen überhitzten Akkupack entladen – der Akkupack muss zuvor auf Umgebungstemperatur
abgekühlt sein. Brechen Sie den Entladevorgang ab wenn sich der Akkupack zu sehr erhitzt
(>55-60°C).
• Das Gerät bei Beschädigung nicht in Betrieb nehmen. Gerät nicht öffnen oder Änderungen
vornehmen. Reparaturen dürfen nur vom E-Bike Vision Service Center durchgeführt werden.
• Das Gerät während des Betriebes nicht unbeaufsichtigt lassen.
• Akku und Akku Vision Test Tower nicht mit nassen Händen anfassen.
• Akku und Akku Vision Test Tower nicht dauerhaft verbunden lassen.
• Lithium-Ionen Akku nur auf einer nicht brennbaren Unterlage entladen. Das Gerät ebenfalls auf
einer nicht brennbaren Unterlage abstellen.
• Lithium-Ionen Akkus nur unter Aufsicht entladen!
ENTSORGUNG
Elektrogeräte, die mit der durchgestrichenen Mülltonne gekennzeichnet sind,
zur Entsorgung nicht in den Hausmüll geben, sondern einem geeigneten
Entsorgungssystem zuführen.
AKKU VISION TEST TOWER
QUICK START GUIDE
Willkommen zu dem Quick-Start Guide für den Akku Vision Test Tower.
Der Akku Vision Test Tower ist ein umfassendes Batterietestgerät, das die Batterien der Eigenmarke
E-Bike Vision und kompatiblen Batterien ausliest und analysiert.
Um einen Test auszuführen benötigen Sie verschiedene Kompontenten.
HARDWARE

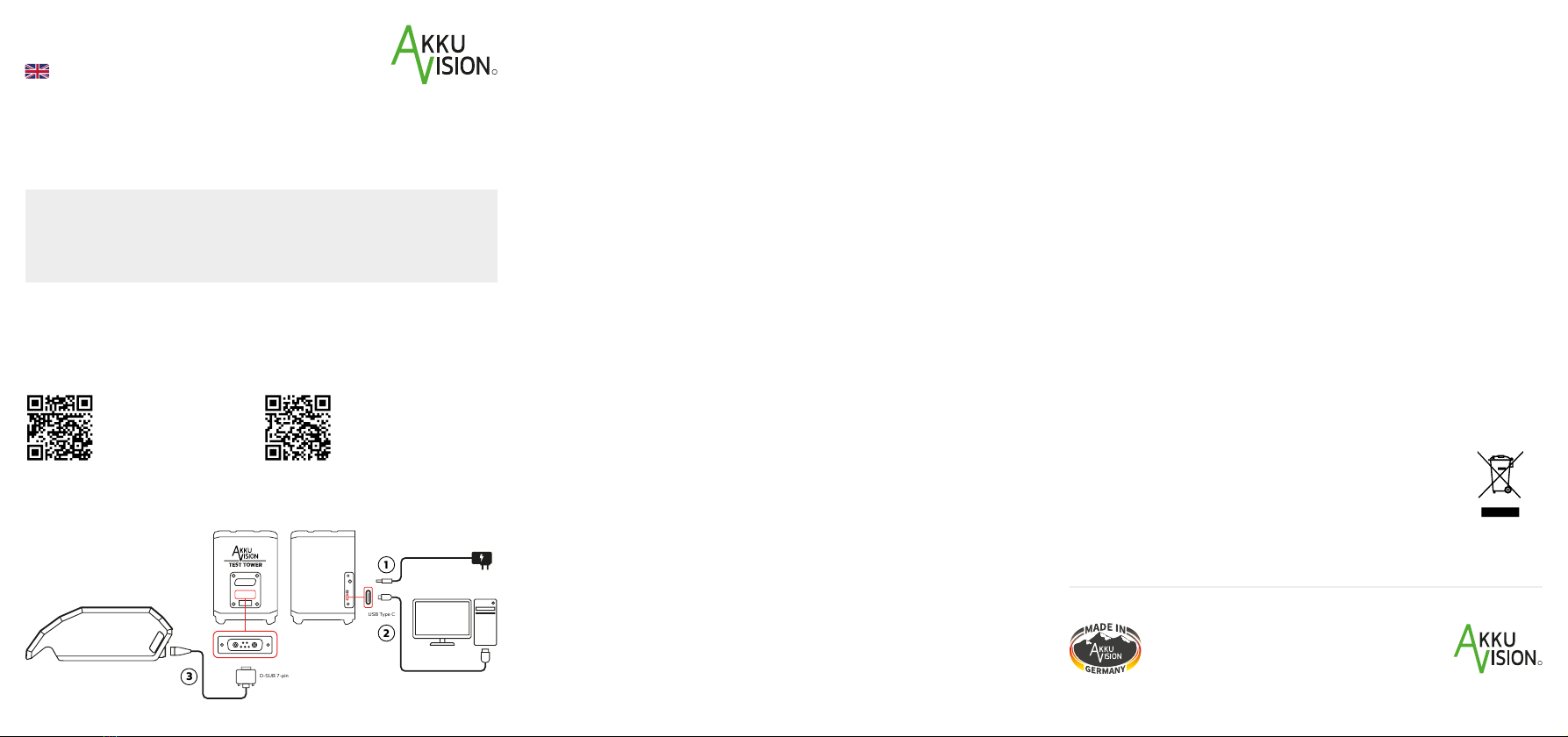

Verbinden Sie den Akku Vision Test Tower gemäß der Abbildung mit einem E-Bike Vision Akku und
ihrem PC und schließen ihn an ein funktionierendes Stromnetz an.
Nachdem Sie den verbundenen Akku in Ihrer Software ausgewählt und bestätigt haben, gelangen
Sie zu der Übersicht mit den Parametern des Akkus.
Folgende Werte können Sie auslesen und somit den Zustand des Akkus überprüfen.
Je nach Akku besteht die Möglichkeit, dass einige Werte nicht angezeigt werden können. Durch Ent-
laden des Akkus mit dem Akku Vision Test Tower und der graschen Aufzeichnung der Entladekurve
können Sie die Funktionalität des Akkus sicherstellen und Ihrem Kunden aufzeigen, wenn er einen
neuen Akku benötigt.
GARANTIEBEDINGUNGEN
• Für das Produkt übernimmt die Akku Vision GmbH, Industriestraße-West 6, 63808 Haibach
nachfolgend „Akku Vision“ genannt, über die gesetzlich geltende Gewähr hinaus, eine
24-monatige Garantie.
• Falls sich ein Akku Vision-Produkt während der Garantiezeit in der Funktionstüchtigkeit als
mangelhaft erweist, wird Akku Vision gemäß diesen Garantiebedingungen nach eigener Wahl die
für den gewerblichen Wiederverkäufer kostenlose Reparatur des Produktes oder eine kostenfreie
Ersatzlieferung eines entsprechenden oder gleichartigen Akku Vision-Produktes durchführen.
• Die Garantieerklärung setzt voraus, dass der gewerbliche Käufer diese Garantieerklärung
gegenüber Akku Vision schriftlich annimmt. Dies erfolgt a) durch Ausfüllen des
Reklamationsformulars innerhalb von 24 Monaten ab Kaufdatum auf der Akku Vision-Homepage,
abrufbar unter www.e-bike-vision.de und b) durch Vorlage des Original-Kaufbeleges über den
Erwerb der von der Garantiezusage umfassten Akku Vision-Produkte und c) durch Vorlage
des Akku Vision-Produktes, der Fehlerbeschreibung, sowie des Nachweises, dass der Mangel
in der Funktionstüchtigkeit innerhalb der Garantiezeit aufgetreten ist. Dieser Nachweis kann
insbesondere durch die Vorlage des Kaufbelegs geführt werden.
• Ladestand
• State of Health (SOH)
• Ladezyklen
• Spannung
• Strom
• Temperatur
• Verbleibende Kapazität
• Volle Ladekapazität
• Design Kapazität
• Softwareversion
• Seriennummer
• Interner Zustand
1
2
3D-SUB 7-polig
USB Typ C
1. Verbinden Sie den Akku Vision Test Tower über das 12 V Netzteil mit dem Stromnetz
2. Verbinden Sie Ihren PC über das USB-Kabel mit dem Akku Vision Test Tower
3. Verbinden Sie den Akku Vision Test Tower über das Adapterkabel mit dem Akku (Bitte achten
Sie darauf, dass Sie das passende Adapterkabel zu dem Akku nutzen)
R
Akku Vision GmbH
Industriestraße-West 6
DE-63808 Haibach
+49 (0)6021 3289288
Akku Vision GmbH - Akku Vision Test Tower Quick Start GuideAkku Vision GmbH - Akku Vision Test Tower Quick Start Guide Akku Vision GmbH - Akku Vision Test Tower Quick Start Guide
https://www.e-bike-vision.de/
service/downloads/de
https://www.akkuvision.de/
downloads/de
Beim Kauf des Gerätes sind folgende
Komponenten enthalten:
• Akku Vision Test Tower
• USB C auf USB A Kabel
• Netzkabel 12 V
• Software
Zusätzlich benötigen Sie:
• E-Bike Vision Akku / kompatibler Akku
• Adapter passend zu Akku
• PC/Laptop mit Windows 10/11
64-Bit-Betriebssystem
Eine Liste der kompatiblen Akkus nden Sie auf unserer Webseite
www.e-bike-vision.de oder www.akkuvision.de.
SOFTWARE
Die Software zum Testen eines Akkus erhalten Sie auf unserer Webseite unter folgenden Links. Eine
ausführliche Bedienungsanleitung zu der Installation und Nutzung der Software erreichen Sie über die
Links ebenfalls. Folgen Sie nach dem Download dem Installationsassistent und starten Sie die Software.
S. 1/3 S. 2/3 S. 3/3
