1. FRONT & BACK VIEW………………………….. p1

2. FUNCTION BOARD POSITION…………………..p2

3. SPEAKER & KEY- BOARD………………………..p3

4. I/R- RECEIVER & TUNER- BOARD……………...p4

5. AUDIO –BOARD & A/D- BOARD........………….. p5

6. I/O PORT OF A/D BOARD…………………………p6

7. POWER BOARD……………………………………p7

8. WIRES……………………………………………….p8

9.ASSEMBLY/DISASSEMBLY INSTRUCTION OF

THEBBOARD…………………………………………….p9

10 TROUBLE SHOOTING LIST………………………p13

11. BLOCK DIAGRAM…………………….…….…….p15

Front view

Back view

1

2

FUNCTION BOARD POSITION

12 4

37

6

5

ʳ

˄Ηໞ؂(SPEAKER)ʳ

˅Η᝶ሽሁࣨʳ (KEY BOARD)ʳ

ˆΗદ؆ᒵ൷گሽሁࣨ(I/R RECEIVER BOARD)ʳ

ˇΗ࠰ᓳᕴሽሁࣨ(TUNER BOARD)ʳ

ˈΗଃயሽሁࣨ(AUDIO BOARD)ʳ

ˉΗᣊֺᑇۯሽሁࣨ(A/D BOARD)ʳ

ˊΗሽᄭሽሁࣨ(POWER BOARD)

ʳ

SPEAKER

KEY- BOARD

3

I/R- RECEIVER

TUNER- BOARD

4

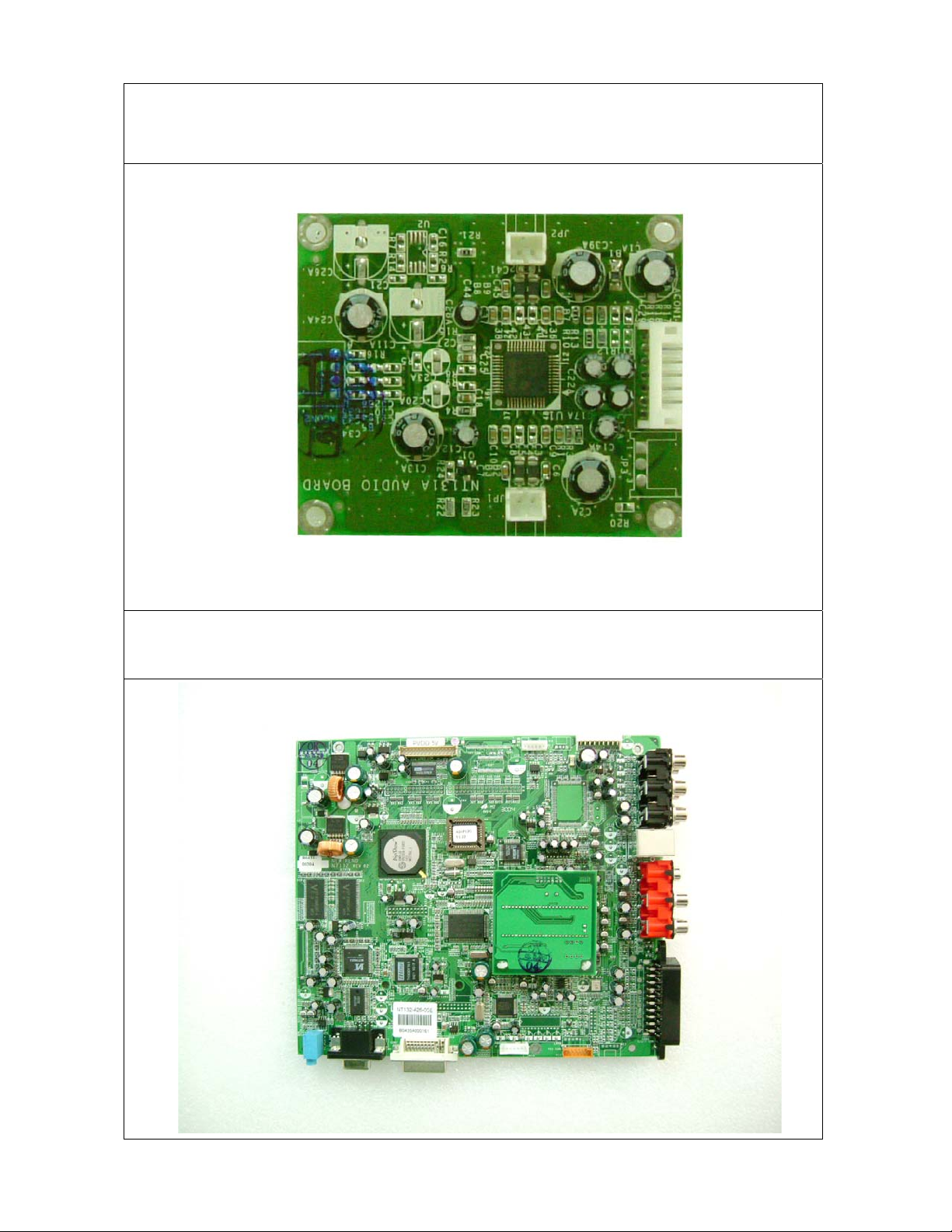

AUDIO -BOARD

A/D- BOARD (ANALOG/DIGITAL BOARD)

5

I/O PORT OF A/D BOARD

2

12 11 10 98

7

6

5

4

3

1

1ΗP/A WIRE CONNECTER 7ΗSCART INPUT

8ΗT/A WIRE CONNECTER

9ΗA/A WIRE CONNECTER

10ΗDVI INPUT

11ΗD-SUB(VGA) INPUT

12ΗPC AUDIO INPUT

2ΗK/A WIRE CONNECTER

3ΗA/P WIRE CONNECTER

4ΗAV I N P U T

5ΗS-VIDEO INPUT

6. Y/Pb/Pr &Y/Cb/Cr INPUT

6

POWER BOARD

24V-OUTPUT

12V-OUTPUTAC-INPUT

7

WIRES

ˊʳ

ˉʳ

ˈʳ

ˇʳ

ˆʳ

˅ʳ

˄ʳ

1ΗPOWER JACK

2ΗK/A WIRE : (KEY BOARD ÙA/D BOARD)

3ΗA/A WIRE : (AUDIO BOARD ÙA/D BOARD)

4ΗT/A WIRE : (TUNER BOARD ÙA/D BOARD)

5ΗP/A WIRE : (PANEL ÙA/D BOARD)

6ΗA/P WIRE : (A/D BOARD ÙPOWER BOARD)

7ΗI/P WIRE : (INVERTER BOARD ÙPOWER BOARD)

ʳ

8

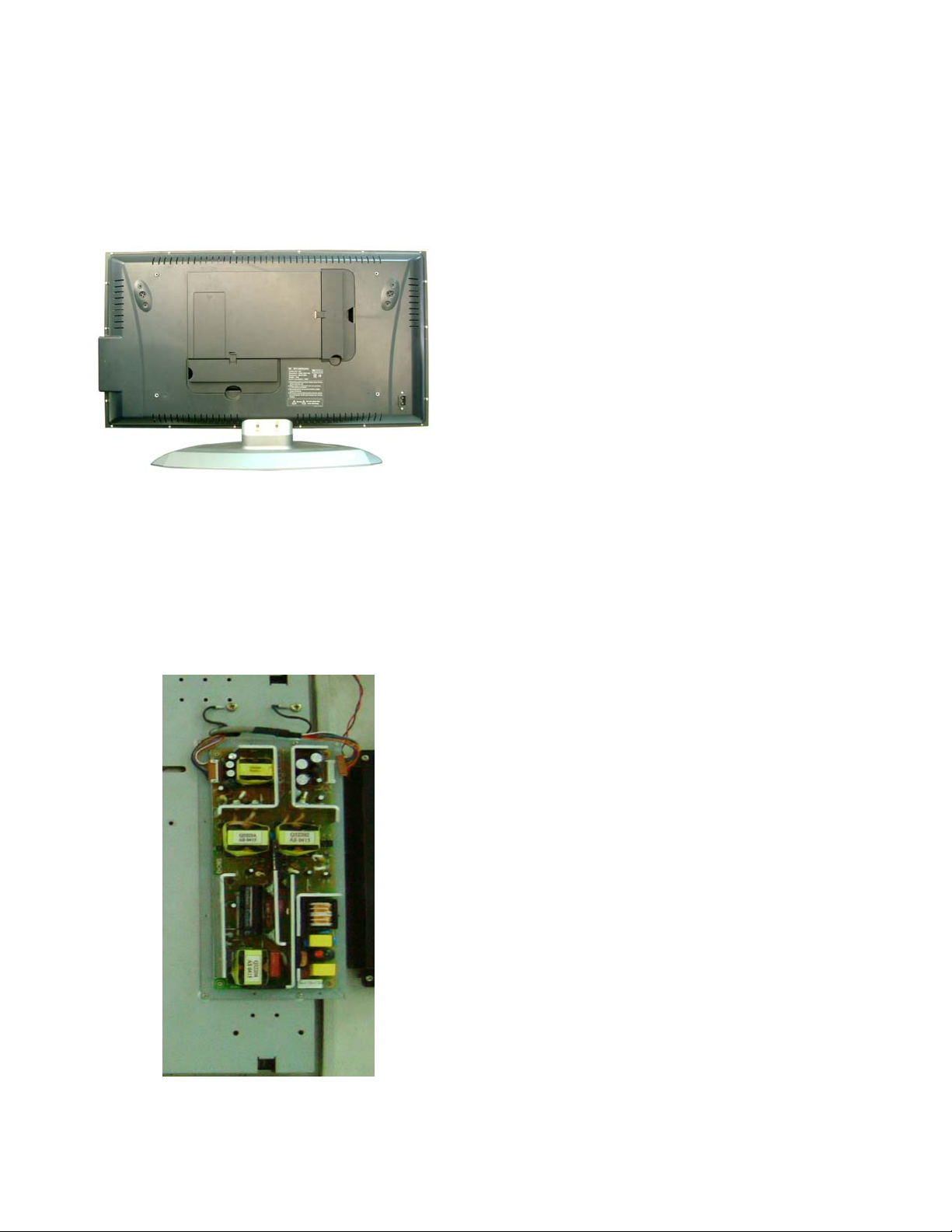

POWER BOARD Assembly/Disassembly Instruction

STEP 1Κ

1ΕTurn off the main power switch on the back

of the set and unplug the power cord from

the outlet.

2ΕRemove the 18pcs of screws (M4*10) on

the edge of the back cover.

3Ε ˥˸˸ʳ˻˸ʳ˜˂ˢʳʳ˶˸ʳ˴˷ʳremove the

2pcs of the screws (M4*8)

4ΕLift up the back cover but without

removing it. Unplug the power connector

lines for the Power Jack. Upon detach their

connector lines and remove the back cover.

9

STEP 2Κ

1ΕUnplug the AC -in power connector

lines for the Power Jack (3PIN).

2ΕUnplug the two power connector lines

for the DC 12V OUT A/P wire connector

(10PIN) & DC 24V OUT I/P wire

connector (10PIN).

3ΕChange the power board, and remove

the 4pcs of screws (M2.5*4)
