SERVICE MANUAL

DATA

MICROCASSETTE RECORDER

TP-M105

S/M Code No. 09-003-341-9S1

YHS

MODEL CODE : 86HR8-0117(B)

SUPPLEMENT

This Service Manual contains information about the difference between TP-M105 (TYPE:YHB).

If requiring the other information, see Service Manual of theTP-M115 (TYPE:YUB,YUB3)/

TP-M105 (TYPE:YB,YBB,YHB,YJB,YLB)(S/M Code No. 09-003-341-9N1).

BASIC TAPE MECHANISM: M-187

-2-

MECHANICAL EXPLODED VIEW 1/1

10

14

20

21

11

12

3

1

2

8

9

13

M-187

19

18 17

5

67

4

15

16

22

A

A

A

C

C

C

A

B

MAIN C.B

10

14

20

21

11

12

3

1

2

8

9

13

M-187

19

18 17

5

67

4

15

16

22

A

A

A

C

C

C

A

B

MAIN C.B

-3-

MECHANICAL MAIN PARTS LIST 1/1

REF. NO PART NO. KANRI DESCRIPTION

NO.

1 8A-HX8-018-010 WINDOW,CASS S M105

2 8A-HX8-015-010 LID,CASS S M105

3 8A-HX8-019-010 LENS,COUNTER S M105

4 8Z-HX5-201-010 SPR,CASS

5 8A-HX8-020-010 COVER, MIC S M105

6 S6-HX5-210-000 CUSHION MIC

7 87-A91-891-010 MIC,ECM OBO-54LN-0B

8 8A-HX8-016-010 CABI,FRONT S M105

9 87-A91-612-110 SPKR,DIA36 4OHM 0.4W

10 8Z-HX7-018-010 BTN,CASS STOP Y

11 8Z-HX7-017-010 BTN,CASS PLAY Y

12 8Z-HX7-016-010 BTN,CASS REC Y

13 8Z-HX5-020-010 LENS,LED

14 85-TM5-203-010 SPR,BAT(+/-)

15 85-TM5-204-010 SPR,BAT(+)

16 85-TM5-205-010 SPR,BAT(-)

17 8Z-HX5-017-010 KNOB,SL 1.2/2.4

18 8A-HX8-017-010 CABI,REAR S M105

19 8Z-HX5-016-010 KNOB,SL PAUSE

20 8Z-HX5-006-010 LID,BATT

21 8Z-HX5-015-010 KNOB,SL FF/REW

A 87-261-043-410 V+2-20

B 87-261-553-310 V+2-6 BLK

C 87-261-533-310 SCREW V+1.7-6 BLK

COLOR NAME TABLE

Basic color symbol Color Basic color symbol Color Basic color symbol Color

B Black C Cream D Orange

G Green H Gray L Blue

LT Transparent Blue N Gold P Pink

R Red S Silver ST Titan Silver

T Brown V Violet W White

WT Transparent White Y Yellow YT Transparent Yellow

LM Metallic Blue LL Light Blue GT Transparent Green

LD Dark Blue DT Transparent Orange GM Metallic Green

YM Metallic Yellow DM Metallic Orange PT Transparent Pink

LA Aqua Blue GL Light Green

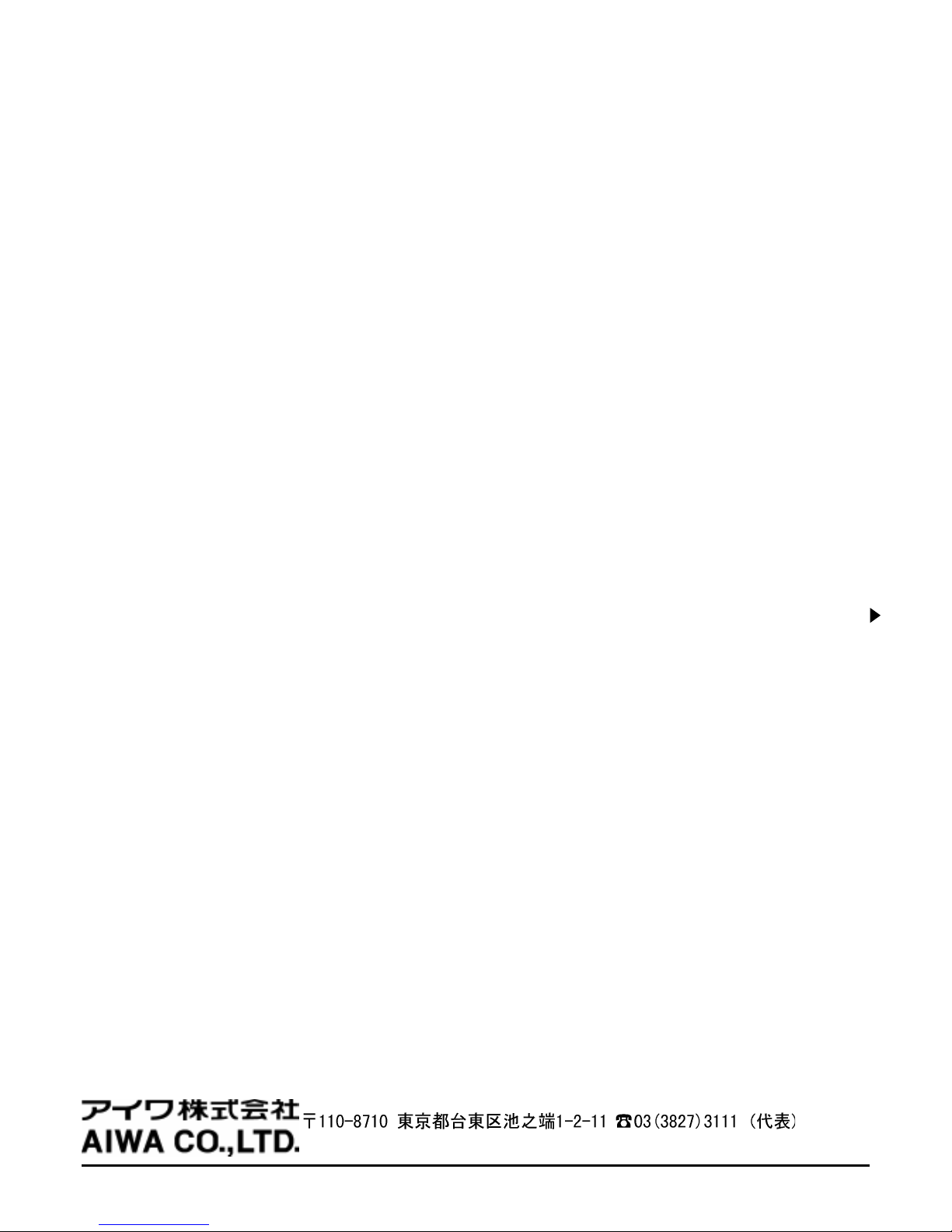

2–11, IKENOHATA1–CHOME, TAITO-KU, TOKYO 110-8710, JAPAN TEL:03 (3827) 3111

737004 Printed in Singapore
