Airam ALE! Manuel utilisateur

Hälytyksen voimakkuus / Decibelnivå 85 dB/3 m

Hälytys-led / Larm LED Punainen led / Röd LED

LEARN LED Punainen, vihreä led / Röd, grön LED

Taajuus/Frekvens 433,05MHz - 434.79MHz

Välitys/Överföringsdistans Suuri etäisyys ≤60 m

Käyttölämpötila/Arbetstemperatur -10 °C – +40 °C

Käyttöjännite

Spänning DC9V savutestaus/brandvarning

DC4.5V välitys, vastaanotin / överföring, mottagare 3 kpl/st 1.5 V paristo/batteri

Virta/Störm DC9 V keskimääräinen standby-virta / enomsnittlig ström i vänteläge ≤ 10 uA

DC9 V keskimääräinen hälytysvirta / genomsnittlig ström vid larm ≤ 20 mA

DC4.5 V keskimääräinen työvirta / genomsnittlig ström i arbetsläge ≤ 120 uA

TEKNISET TIEDOT/ TEKNISKA SPECIFIKATIONER

PLEASE UPDATE THE DATE ”YY.MM.DD”, Y=YEAR /

M=MONTH / D=DAY

2831-CPR-F1177

LM-101LE

7126601CPR001

LANGATTOMASTI KETJUTETTAVA PALOVAROITIN

TRÅDLÖST BRANDVARNARSYSTEMNro 7126601, E-nr 6300805, GTIN 6435200173812

INSTRUKTIONER FÖR RÖKDETEKTORER

BRUKSANVISNING

Det optiska trådlösa brandvarnarsystemet KD-101LF låter dig koppla ihop flera

brandvarnare i ett och samma system. Kommunikation sker enkelt med hjälp av

LEARN-knappen. I ett inlärningsbart trådlöst brandvarnarsystem kommunicerar flera

brandvarnare med varandra för att, om rök detekterats, ge ifrån sig flera signaler

samtidigt. Detta låter dig upptäcka och reagera på brandfara snabbare än vad som

annars är möjligt. Produkten avses användas i familjehushåll eller i lokaler med rök-

ning förbjudet.

FÖRTEST BILD 1

1. Sätt i ett styck 9 V-batteri och tre stycken 1,5 V AA-batterier (se bild).

2. När produkten är i arbetsläge blinkar den RÖDA LED-lampan med 40 sekunders

mellanrum (se bild).

3. Håll inne TEST-knappen tills den RÖDA och den GRÖNA LED-lampan (larm- och

learnsignalen) blinkar och brandvarnaren ger ifrån sig ett ljud. Produkten är nu i

arbetsläge och redo att användas (se bild).

INLÄRNING

Ställ in huvuddetektor / Sekundära detektorer

1. Efter det att du har genomfört förtesterna är det dags att att koppla samman

brandvarnarna. Detta görs genom att först hålla inne LEARN-kn appen tills dess

att Learn LED-lampan lyser antingen RÖTT eller GRÖNT (se nedan).

2. HUVUDDETEKTOR: var god se till att Learn LED-lampan på huvuddetektorn lyser

GRÖNT när du trycker på LEARN-knappen.

3. SEKUNDÄRA detektorer: var god se till att Learn LED-lamporna lyser RÖTT när du

trycker på LEARN-knappen.

4. Håll sedan inne testknappen på HUVUDDETEKTORN i ett par sekunder - detta för

att skicka ut en signal till de sekundära detektorerna; håll inne knappen tills dess

att LARM LED-lampan på HUVUDDETEKTORN lyser RÖTT och de olika brandvar

narna gett ifrån sig varsitt ljud. Håll sedan i tur och ordning inne testknappen på

de SEKUNDÄRA detektorerna tills dess att de olika brandvarnarna gett ifrån sig

varsitt ljud. Ditt brandvarnarsystem är nu inställt.

INSTALLATION BILD 2

1. Använd de bifogade delarna för att sätta ihop brandvarnaren enligt bilderna.

2. Använd de bifogade skruvarna för att fästa brandvarnaren i taket.

3. Haka i lockets krokar i tillhörande hål på detektorn och vrid medurs för att fixera.

VAR GOD OBSERVERA:

1. Levereras ej med utbytbara delar. Enbart batterierna går att bytas ut.

2. Undvik att använda i fuktig, dammig och/eller rökig miljö.

3. När batterierna håller på att ta slut kommer brandvarnaren att låta med 60

sekunders mellanrum för att signalera att de behöver bytas ut.

4. Var god testa och se att brandvarnaren fungerar med ungefär en veckas

mellanrum.

KVALITETSGARANTI:

1. Denna produkt kommer med en 24 månaders garanti.

2. Garantin gäller ej vid felaktig användning eller egenvållade skador.

KÄYTTÖOHJE | SÄKERHETSANVISNINGAR

PALOVAROITTIMIEN KÄYTTÖOHJEET

OHJE

Optiset palovaroittimet KD-101LF voidaan kytkeä helposti toisiinsa LEARN-painik-

keen avulla, jolloin ne muodostavat palovaroitinjärjestelmän. Kun yksi langatto-

man palovaroitinjärjestelmän yksiköistä havaitsee savua ja hälyttää, myös muut

varoittimet alkavat hälyttää yhtä aikaa. Tällöin käyttäjä saa palovaroituksen ajoissa ja

voi ryhtyä tarvittaviin toimenpiteisiin. Tuotetta voidaan käyttää kodeissa ja muissa

savuttomissa tiloissa.

TESTAUS KUVA 1

1. Laita yksi 9 V paristo ja kolme 1.5 V AA paristoa palovaroittimeen (kuvan mukaan).

2. PUNAINEN hälytys-LED vilkkuu noin 40 sekunnin välein varoittimen

toimintatilassa (kuvan mukaan).

3. Paina TEST-painiketta ja pidä sitä pohjassa useamman sekunnin ajan.

Punainen hälytys-LED ja LEARN (punainen ja vihreä) LED välkkyvät ja hälytysääni

kuuluu. Tämä tarkoittaa, että palovaroitin toimii kuten pitääkin (kuvan mukaan).

LEARN-TOIMINTO

Päätunnistimen / Alitunnistimen asennus

1. TESTAUKSEN jälkeen voit yhdistää langattomat palovaroittimet toisiinsa yhdeksi

järjestelmäksi. Paina LEARN-painiketta ja pidä sitä pohjassa joka kerta, LEARN LED

muuttuu aina PUNAISEKSI tai vihreäksi.

2. PÄÄTUNNISTIN: Varmista, että LEARN-painikkeen LED (päätunnistin) on VIHREÄ.

3. ALITUNNISTIN: Varmista, että muiden (alitunnistimien) LED on PUNAINEN.

4. LEARN-toiminto: Paina Päätunnistimen testipainiketta ja pidä sitä pohjassa

usean sekunnin ajan signaalin lähettämiseksi alitunnistimille, jolloin PUNAINEN

hälytys-LED välkkyy ja tunnistin hälyttää, alitunnistimet vastaanottavat signaalin

ja hälyttävät yhtä aikaa. Pidä sitten alitunnistimen testipainiketta pohjassa usean

sekunnin ajan signaalin lähettämiseksi PÄÄtunnistimelle. Päätunnistin

vastaanottaa signaalin ja hälyttää yhtä aikaa. Yksiköt on nyt liitetty toisiinsa.

ASENNUS KUVA 2

1. Ole hyvä ja käytä palovaroittimen asentamiseen ruuvia kuvien mukaisesti.

2. Käytä kahta ruuvia (tunnistimen lisävarusteita) asennusalustan kiinnittämiseksi

kattoon.

3. Kiinnitä asennusalustan hakanen tunnistimen hakasinreikään ja käännä myötä

päivään.

HUOMIOITAVAA:

1. Pakkaus ei sisällä vaihdettavia osia. Vain paristo on vaihdettavissa.

2. Älä käytä tuotetta kosteassa, pölyisessä tai savuisessa ympäristössä.

3. Kun paristo alkaa olla lopussa, tunnistin antaa äänimerkin noin 60 sekunnin

välein merkkinä siitä, että paristo pitää vaihtaa.

4. Ole hyvä ja testaa palohälytin kerran viikossa.

LAATUTAKUU:

1. Tällä tuotteella on valmistajan myöntämä kahden vuoden takuu.

2. Yrityksemme ei myönnä laatutakuuta tapauksissa, jossa vika johtuu itse

aiheutetusta vahingosta tai huolimattomasta käytöstä.

9 V PARISTON ASENNUSOHJE/

9 VBATTERI INSTALLERINGSMÄRKE

9 V

PARISTO/BATTERI HÄLYTIN/LJUDSING

TESTIPAINIKE/

TESTKNAPP

HÄLYTYSLED PUNAINEN/

LARM LED RÖD

LEARNPAINIKE/

LEARNKNAPP

LEARN LED

PUNAINEN TAI

VIHREÄ/

LEARN LED

RÖD ELLER GRÖN

1,5 V PARISTON ASENNUSOHJE/

1,5 VBATTERI INSTALLERINGSMÄRKE

HAKASINREIKÄ/

KROKHÅL RUUVIN REIKÄ/SKRUVHÅL

HAKASIN/KROK

1,5 V x 3

PARISTO/BATTERI

Airam Electric Oy Ab, Sementtitehtaankatu 6, FI-02460 Kerava www.airam.ﬁ 19.11.27

Huolehdi osien asianmukaisesta kierrätyksestä. Käytöstä poistetut sähkö- ja

eletroniikkalaitteet ovat SER-romua. Katso lähin kierrätyspiste: www.kierratys.info. Se till att delar återvinns tillbörligt. Kasserade elektriska och elektroniska producter är el- och

elektronikavfall. Återvinna produkten via deft nationella WEEE-samlingscentret.

Helialarmi, detsibellI / Alarming decibel 85 dB/3 m

LED-alarmtuli / Alarming LED Punane LED-tuli / Red LED

LEARN (õpi) LED-tuli / LEARN LED Punane, roheline LED-tuli / Red, green LED

Sagedus/Frequency 433.05MHz - 434.79MHz

Saatja/vastuvõtja vahekaugus

Transmission/Receiver distance Ruumiline vahemaa /

Spacious distance ≤60 m

Töötemperatuur/Working temperature -10 °C~40 °C

Tööpinge

Working voltage DC9V suitsu tuvastamine / smoke testing

DC4.5V saatja, vastuvõtja / transmission, receiver 3 tk/pcs. 1.5 V battery

Vool/Current DC9 V keskmine ootevool / average stand-by current ≤ 10 uA

DC9 V keskmine alarmvool / average alarming current ≤ 20 mA

DC4.5 V keskmine tööpinge / average working current ≤ 120 uA

TEHNILISED NÄITAJAD/ TECHNICAL PARAMETER

PLEASE UPDATE THE DATE ”YY.MM.DD”, Y=YEAR /

M=MONTH / D=DAY

2831-CPR-F1177

LM-101LE

7126601CPR001

TRAADITA VÕRGUPÕHINE SUITSUALARM

WIRELESS LINKABLE SMOKE ALARM

THE INSTRUCTION OF SMOKE ALARM DEVICES

INSTRUCTION

The photoelectric wireless online smoke alarm KD-101LF can be connected each

other and become a system. Its communication is very easy just through a LERAN

button. In a learnable wireless online smoke alarm system, if one smoke alarm

detects the smoke and sounds, others will sound together. In this case, the users will

know the fire danger in advance and take action.

The product is used in the family house and the non-smoking places.

TESTING PICTURE 1

1. Insert 1 pc 9 V battery and 3pcs 1.5 V AA battery (according to the picture).

2. The RED alarming LED flashes in about every 40 s in working condition (according

to the picture).

3. Depress the TEST button for several seconds, the Red alarming LED and the

LEARN(red and green) LED flashes, then the smoke alarm sounds. It shows that

the smoke alarm is in working condition(according to the picture).

LEARNING

SET the MAIN detector / Assistant detector

1. After the TESTING operation, please LEARN the wireless online smoke alarms into

a system. Depress the LEARN button each time, the LEARN LED changes in RED or

Green color each time.

2. MAIN Detector: please make sure the LED(main detector) of the LEARN button

must be GREEN.

3. ASSISTANT Detector: Please make sure that the LED of the others (assistant

detector) is RED.

4. LEARN Operation: Depress the test button of the MAIN detector for several

seconds in order to send out the signal to the assistant detectors, in this case, the

RED alarming LED flashes and the detector sounds; while the assistant detectors

receive the signal and sounds together. Then depress the test button of the

assistant detector for several seconds in order to send out the signal to the MAIN

detector. Then the Main one receives the signal and sounds together. The

operation finished.

INSTALLATION PICTURE 2

1. Please use the screw to install the smoke alarm according to the pictures below.

2. Use the two pieces of screw (accessories of the detector) to fix the mounting

plate in the roof.

3. Fix the hamulus of the mounting plate into the hamulus hole of the detector and

turn deasil.

POINTS FOR ATTENTION:

1. No replaceable parts inside. Only battery is replaceable.

2. Do not use the product in the humid, dusty and smoky environment.

3. When the battery reached a low energy level, the detector will sound in about

every 60 seconds to indicate that the battery must be replaced.

4. Please test the smoke alarm per week.

QUALITY GUARANTEE:

1. This product is guaranteed for two years by the manufacturer.

2. Any man-made damage or improper operation of the product are not offered

quality guarantee by our company.

KASUTUSJUHEND | OPERATING INSTRUCTIONS

SUITSUANDURI KASUTUSJUHEND

JUHEND

Fotoelektroonilist traadita võrgupõhist suitsualarmi KD-101LF on võimalik teistega

ühendada ja neist süsteem luua. Sellega suhtlemine toimub väga lihtsalt: kõigest

nupu LEARN (õpi) kaudu. Kui üks suitsualarm tuvastab suitsu ja vallandab helisig-

naali, vallanduvad õppimisvõimelises traadita võrgupõhiste suitsualarmide süstee-

mis samaaegselt ka teised seadmed. Sel juhul saavad kasutajad eelnevalt tuleohust

teada ja sellele reageerida.

Toodet kasutatakse pereelamutes ja mittesuitsetavates kohtades.

TESTIMINE PILT 1

1. Sisestage 9 V patarei (1 tk) ja 1.5 V AA patareid (3 tk) (vt pilti).

2. PUNANE LED-alarmtuli vilgub töökorras olekus umbes iga 40 s järel (vt pilti).

3. Hoidke nuppu TEST mitme sekundi vältel allavajutatult, punane LED-alarmtuli

ning (punane ja roheline) LEARN (õpi) LED-tuli vilguvad, misjärel kostub

helialarm. See näitab, et suitsualarm on töökorras (vt pilti).

ÕPETAMINE

Määrake Põhidetektor / Abidetektor

1. Pärast toimimise TESTIMIST palume traadita võrgupõhised suitsualarmid

süsteemi ÕPETADA (LEARN-funktsioon). Vajutage nupp LEARN (õpi) alla iga kord,

kui LEARN (õpi) LED-tuli muudab värvust punaseks või roheliseks.

2. PÕHIDETEKTOR: veenduge, et (põhidetektori) nupu LEARN (õpi) LED-tuli oleks

ROHELINE.

3. ABIDETEKTOR: veenduge, et teiste (abidetektorite) LED-tuli oleks PUNANE.

4. LEARN-toiming: hoidke PÕHIDETEKTORI nuppu Test mitme sekundi vältel all,

et see saadaks signaali abidetektoritele: sel juhul PUNANE LED-alarmtuli vilgub ja

detektor vallandab helisignaali; abidetektorid võtavad signaali vastu ja vallanda

vad ühise helisignaali. Seejärel hoidke mitme sekundi vältel all abidetektori

nuppu Test, et see saadaks signaali PÕHIDETEKTORILE. Misjärel põhidetektor

võtab signaali vastu ja vallandab ühise helisignaali. Toiming lõpetatud.

PAIGALDAMINE PILT 2

1. Kasutage kruvi, et suitsualarm vastavalt pildil kujutatule paigaldada.

2. Kasutage kahte kruvi (detektori tarvikud), et alusplaat lakke kinnitada.

3. Sisestage alusplaadi haagid detektori haakimisaukudesse ja pöörake päripäeva.

TÄHELEPANU VÄÄRIVAD PUNKTID

1. Puuduvad asendatavad siseosad. Ainult patareid on asendatavad.

2. Ärge kasutage toodet niiskes, tolmuses ja suitsuses keskkonnas.

3. Kui patarei on tühjenenud, vallandab detektor iga 60 sekundi järel helisignaali, et

anda teada patarei asendamise vajadusest.

4. Testige suitsualarmi iganädalaselt.

KVALITEEDIGARANTII

1. Käesoleval tootel on kaheaastane tootjapoolne garantii.

2. Mis tahes kasutaja poolt tekitatud kahjustused või toote mittenõuetekohane

kasutamine ei ole kaetud meie ettevõtte tootjapoolse kvaliteedigarantiiga.

Airam Electric Oy Ab, Sementtitehtaankatu 6, FI-02460 Kerava www.airam.ﬁ

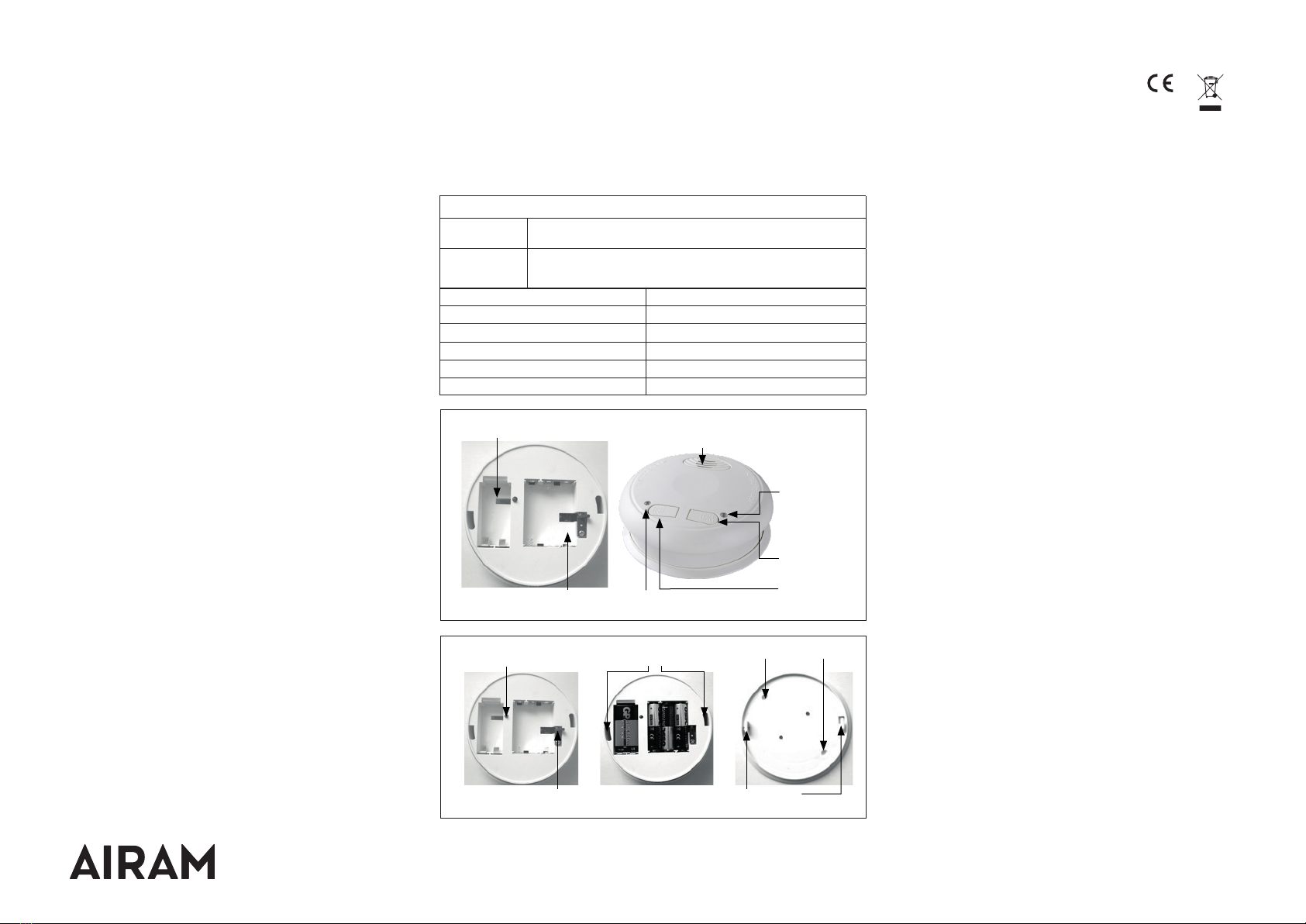

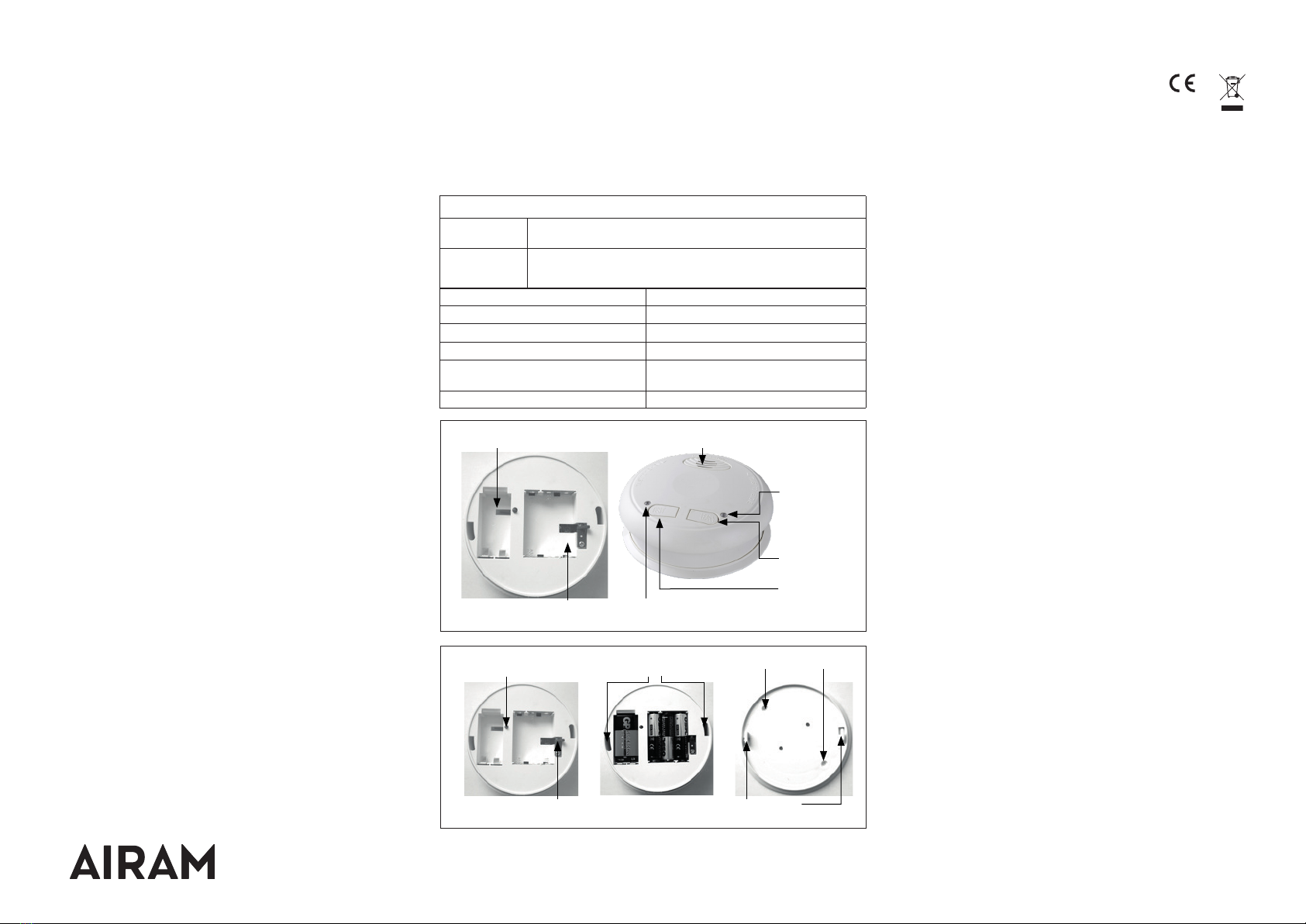

9 V PATAREI PAIGALDUSJUHIS/

9 V BATTERY INSTALLATION HINT

9 V

PATAREI/BATTERY KÕLAR/HORN

NUPP TEST/

TEST BUTTON

LEDALARMTULI PUNANE/

ALARMING LED RED

NUPP LEARN ÕPI/

LEARN BUTTON

LEARN ÕPI

LEDTULI PUNANE

VÕI ROHELINE/

LEARN LED

RED OR GREEN

1,5 V PATAREI PAIGALDUSJUHIS

1,5 V BATTERY INSTALLATION HINT

HAAKIMISAUK/

HAMULUS HOLE KRUVIAUK / SCREW HOLE

HAAK/HAMULUS

1,5 V x 3

PATAREID/BATTERY

19.11.27

Handle the recycling of the components in the appropriate manner. Dicarded

electrical and electronic equipment is waste, that has to be recycled via the

national WEEE collection center.

Suunake osad eeskirjade kohaselt ringlusesse. Kasutusest kõrvaldatud elektri-

ja elektroonikaseadmed on jäätmed, mis tuleb toimetada elektroonikaromu

kogumispunkti.

Nro 7126601, E-nr 6300805, GTIN 6435200173812

Ce manuel convient aux modèles suivants

Autres manuels Airam Détecteur de fumée

Airam

Airam 7126604 Manuel utilisateur

Manuels Détecteur de fumée populaires d'autres marques

x-sense

x-sense SD19-W Manuel utilisateur

BRK electronic

BRK electronic First Alert P1010 Manuel utilisateur

FireAngel

FireAngel Thermoptek ST-622 Manuel utilisateur

teko

teko Astra-42A Manuel utilisateur

Safetec

Safetec SDS-2/6 Manuel du propriétaire

Siemens

Siemens PE-11C Manuel utilisateur

System Sensor

System Sensor DH500ACDC Manuel utilisateur

Resolution Products

Resolution Products RE612 CryptiX Manuel utilisateur

First Alert

First Alert PC900V Manuel utilisateur

Eminent

Eminent EM6590 E-Domotica Manuel utilisateur

Ei Electronics

Ei Electronics Ei Ei168RC Manuel utilisateur

Carrier

Carrier Kidde Quell Q301 Manuel utilisateur

VESDA

VESDA VLF-500 Manuel utilisateur

ELRO

ELRO FS8110 Manuel utilisateur

Heiman

Heiman SMOKI NS-626PHS Manuel utilisateur

Regin

Regin SDD-S65 Manuel utilisateur

Family Gard

Family Gard FG225 Manuel utilisateur

Greystone

Greystone DSD120 Manuel utilisateur
