Hydraulisch gesteuerter Klein-Durchlauferhitzer

Bedienung und Installation _____________________________________ 2

Hydraulically controlled small instantaneous water heater

Operation and installation _____________________________________ 23

Petit chauffe-eau instantané à commande hydraulique

Utilisation et installation _______________________________________41

Hydraulisch gestuurde kleine doorstromer

Bediening en Installatie _______________________________________ 59

Hydraulicky řízené průtokové ohřívače

Obsluha a instalace___________________________________________ 78

Inhalt |Besondere Hinweise

BESONDERE HINWEISE

BEDIENUNG

1. Allgemeine Hinweise................................................... 3

2. Sicherheit ..................................................................... 4

3. Gerätebeschreibung ................................................... 6

4. Einstellungen ............................................................... 6

5. Reinigung, Pege und Wartung................................. 6

6. Problembehebung ....................................................... 7

INSTALLATION

7. Sicherheit ..................................................................... 7

8. Gerätebeschreibung ................................................... 8

9. Vorbereitungen ............................................................ 8

10. Montage ........................................................................ 9

11. Inbetriebnahme.......................................................... 12

12. Außerbetriebnahme .................................................. 12

13. Störungsbehebung.................................................... 13

14. Wartung ...................................................................... 14

15. Technische Daten ...................................................... 15

UMWELT UND RECYCLING

KUNDENDIENST UND GARANTIE

BESONDERE

HINWEISE

-Das Gerät kann von Kindern ab 3 Jahren

sowie von Personen mit verringerten

physischen, sensorischen oder mentalen

Fähigkeiten oder Mangel an Erfahrung

und Wissen benutzt werden, wenn sie

beaufsichtigt werden oder bezüglich

des sicheren Gebrauchs des Geräts

unterwiesen wurden und die daraus

resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzer-Wartung dürfen

nicht von Kindern ohne Beaufsichtigung

durchgeführt werden.

-Die Armatur kann während des Betriebs

eine Temperatur von über 50 °C annehmen.

Bei Auslauftemperaturen größer 43 °C be-

steht Verbrühungsgefahr.

-Das Gerät ist für die Versorgung einer Du-

sche (Duschbetrieb) nicht geeignet.

Bedienung - für den Benutzer und den Fachhandwerker

-Das Gerät muss über eine Trennstrecke

von mindestens 3 mm allpolig vom Netzan-

schluss getrennt werden können.

-Die angegebene Spannung muss mit der

Netzspannung übereinstimmen.

-Das Gerät muss dauerhaft an eine feste

Verdrahtung angeschlossen werden, Aus-

nahme MTD 350.

-Das Netzanschlusskabel darf bei Beschädi-

gung oder Austausch nur durch einen vom

Hersteller berechtigten Fachhandwerker mit

dem originalen Ersatzteil ersetzt werden.

-Befestigen Sie das Gerät wie in Kapitel „In-

stallation / Montage“ beschrieben.

-Beachten Sie den maximalen zulässigen

Druck (siehe Kapitel „Technische Daten /

Datentabelle“).

-Der spezische Wasserwiderstand des

Wasserversorgungsnetzes darf nicht unter-

schritten werden (siehe Kapitel „Installation /

Technische Daten / Datentabelle“).

-Entleeren Sie das Gerät wie in Kapitel

„Installation / Wartung / Gerät entleeren“

beschrieben.

BEDIENUNG

1. Allgemeine Hinweise

Das Kapitel „Bedienung“ richtet sich an den Gerätebenut-

zer und den Fachhandwerker.

Das Kapitel „Installation“ richtet sich an den Fachhand-

werker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorg-

fältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung gegebenenfalls an einen

nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung

des Sicherheitshinweises.

» Hier stehen Maßnahmen zur Abwehr der Ge-

fahr.

Bedienung - für den Benutzer und den Fachhandwerker

1.1.2 Symbole, Art der Gefahr

Symbol Art der Gefahr

Verletzung

Stromschlag

Verbrennung

(Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT Bedeutung

GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzun-

gen oder Tod zur Folge haben.

WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzun-

gen oder Tod zur Folge haben kann.

VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren

oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser

Dokumentation

Hinweis

Hinweise werden durch horizontale Linien ober- und

unterhalb des Textes begrenzt. Allgemeine Hinweise

werden mit dem nebenstehenden Symbol gekenn-

zeichnet.

» Lesen Sie die Hinweistexte sorgfältig durch.

Symbol

Sachschaden

(Geräte-, Folgen-, Umweltschaden)

Geräteentsorgung

» Dieses Symbol zeigt Ihnen, dass Sie etwas tun müs-

sen. Die erforderlichen Handlungen werden Schritt

für Schritt beschrieben.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, ist die verwendete

Maßeinheit Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Gerät ist für den Einsatz im häuslichen Umfeld vor-

gesehen. Es kann von nicht eingewiesenen Personen si-

cher bedient werden. In nicht häuslicher Umgebung, z. B.

im Kleingewerbe, kann das Gerät ebenfalls verwendet

werden, sofern die Benutzung in gleicher Weise erfolgt.

Das Gerät dient zur Erwärmung von Trinkwasser. Das

Gerät ist für ein Handwaschbecken bestimmt.

Eine andere oder darüber hinausgehende Benutzung gilt

als nicht bestimmungsgemäß. Zum bestimmungsgemä-

ßen Gebrauch gehört auch das Beachten dieser Anlei-

tung sowie der Anleitungen für eingesetztes Zubehör.

Bedienung - für den Benutzer und den Fachhandwerker

2.2 Allgemeine Sicherheitshinweise

GEFAHR Verbrühung

Die Armatur kann während des Betriebs eine Tem-

peratur von über 50 °C annehmen.

Bei Auslauftemperaturen größer 43 °C besteht Ver-

brühungsgefahr.

WARNUNG Verletzung

Das Gerät kann von Kindern ab 3 Jahren sowie von

Personen mit verringerten physischen, sensori-

schen oder mentalen Fähigkeiten oder Mangel an

Erfahrung und Wissen benutzt werden, wenn sie

beaufsichtigt werden oder bezüglich des sicheren

Gebrauchs des Geräts unterwiesen wurden und die

daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reini-

gung und Benutzer-Wartung dürfen nicht von Kin-

dern ohne Beaufsichtigung durchgeführt werden.

GEFAHR Stromschlag

Eine beschädigte elektrische Anschlussleitung

muss durch einen Fachhandwerker ausgetauscht

werden. Eine mögliche Gefährdung wird dadurch

ausgeschlossen.

Sachschaden

Schützen Sie das Gerät und die Armatur vor Frost.

Sachschaden

Verwenden Sie nur den mitgelieferten Spezi-

al-Strahlregler. Beugen Sie Verkalkungen an den

Armaturenausläufen vor (siehe Kapitel „Reinigung,

Pege und Wartung“).

2.3 Prüfzeichen

Siehe Typenschild am Gerät.

Landesspezische Zulassungen und

Zeugnisse: Deutschland

Für die Geräte ist auf Grund der Landesbauordnungen

ein allgemeines bauaufsichtliches Prüfzeugnis zum Nach-

weis der Verwendbarkeit hinsichtlich des Geräuschver-

haltens erteilt.

HOL

DIN 4109

P-IX 7510-I

AEG

Bedienung - für den Benutzer und den Fachhandwerker

3. Gerätebeschreibung

Der hydraulisch gesteuerte Klein-Durchlauferhitzer er-

wärmt das Wasser direkt an der Entnahmestelle. Beim

Ö󰀨nen der Armatur schaltet die Heizleistung automatisch

ein. Durch kurze Leitungswege entstehen geringe Ener-

gie- und Wasserverluste.

Die Warmwasserleistung hängt von der Kaltwassertem-

peratur, der Heizleistung und der Durchussmenge ab.

Das Blankdraht-Heizsystem ist für kalkarme und kalkhal-

tige Wässer geeignet. Das Heizsystem ist gegen Verkal-

kung weitgehend unempndlich. Das Heizsystem sorgt

für eine schnelle und e󰀩ziente Bereitstellung von Warm-

wasser am Handwaschbecken.

Mit dem Einbau des beigefügten Spezial-Strahlreglers

erhalten Sie einen optimalen Wasserstrahl.

4. Einstellungen

Sobald Sie das Warmwasserventil an der Armatur ö󰀨nen

oder den Sensor einer Sensor-Armatur betätigen, schaltet

automatisch das Heizsystem des Gerätes ein. Das Was-

ser wird erwärmt. Die Temperatur des Wassers können

Sie mit der Armatur verändern:

Einschaltmenge siehe Kapitel „Technische Daten / Da-

tentabelle / Ein“.

Temperatur erhöhen

» Drosseln Sie die Durchussmenge an der Armatur.

Temperatur verringern

» Ö󰀨nen Sie die Armatur weiter oder mischen Sie

mehr Kaltwasser bei.

Nach Unterbrechung der Wasserversorgung

Siehe Kapitel „Inbetriebnahme / Wiederinbetriebnahme“.

5. Reinigung, Pege und

Wartung

» Verwenden Sie keine scheuernden oder anlösenden

Reinigungsmittel. Zur Pege und Reinigung des Ge-

rätes genügt ein feuchtes Tuch.

» Kontrollieren Sie regelmäßig die Armaturen. Kalk an

den Armaturausläufen können Sie mit handelsübli-

chen Entkalkungsmitteln entfernen.

» Lassen Sie die elektrische Sicherheit am Gerät re-

gelmäßig von einem Fachhandwerker prüfen.

» Entkalken oder erneuern Sie regelmäßig den Spezi-

al-Strahlregler in der Armatur (siehe Kapitel „Geräte-

beschreibung / Zubehör“).

Installation - für den Fachhandwerker

6. Problembehebung

Problem Ursache Behebung

Das Gerät schaltet

trotz voll geöffnetem

Warmwasserventil

nicht ein.

Am Gerät liegt keine

Spannung an. Prüfen Sie die Siche-

rung in der Hausins-

tallation.

Der Strahlregler in der

Armatur ist verkalkt

oder verschmutzt.

Reinigen und / oder

entkalken Sie den

Strahlregler oder er-

neuern Sie den Spezi-

al-Strahlregler.

Die Wasserversor-

gung ist unterbrochen.

Entlüften Sie das

Gerät und die Kalt-

wasser-Zulaufleitung

(siehe Kapitel „Einstel-

lungen“).

Können Sie die Ursache nicht beheben, rufen Sie den

Fachhandwerker. Zur besseren und schnelleren Hilfe tei-

len Sie ihm die Nummer vom Typenschild mit (000000 /

0000-00000).

MTD . . .

Model: 000000

E-Nr:

F-Nr: 0000-00000

INSTALLATION

7. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Re-

paratur des Gerätes darf nur von einem Fachhandwerker

durchgeführt werden.

7.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Be-

triebssicherheit nur, wenn das für das Gerät bestimmte

Original-Zubehör und die originalen Ersatzteile verwendet

werden.

Sachschaden

Beachten Sie die max. zulässige Zulauftemperatur.

Bei höheren Temperaturen kann das Gerät beschä-

digt werden. Mit einer Zentral-Thermostatarmatur

können Sie die Zulauftemperatur begrenzen.

Installation - für den Fachhandwerker

7.2 Vorschriften, Normen und

Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vor-

schriften und Bestimmungen.

Der spezische elektrische Widerstand des Wassers darf

nicht kleiner sein als auf dem Typenschild angegeben. Bei

einem Wasser-Verbundnetz müssen Sie den niedrigsten

elektrischen Widerstand des Wassers berücksichtigen

(siehe Kapitel „Technischen Daten / Datentabelle“). Den

spezischen elektrischen Widerstand oder die elektrische

Leitfähigkeit des Wassers erfahren Sie bei Ihrem Was-

serversorgungs-Unternehmen.

8. Gerätebeschreibung

8.1 Lieferumfang

Mit dem Gerät werden geliefert:

º Sieb im Kaltwasser-Zulauf

º Spezial-Strahlregler

º Anschlussschlauch 3/8, 500 mm lang, mit

Dichtungen*

º T-Stück 3/8*

* für den Anschluss als druckfestes Gerät

8.2 Zubehör

Spezial-Strahlregler

º für MTD 350 und MTD 440

º für MTD 570 und MTD 650

Hinweis

Mit dem Einbau des Spezial-Strahlreglers in der Ar-

matur erhalten Sie einen optimalen Wasserstrahl.

Drucklose Armaturen

º AHu 40 MTH Zweigri󰀨-Waschtischarmatur

º AHEu 40 MTH Eingri󰀨-Waschtischarmatur

9. Vorbereitungen

» Spülen Sie die Wasserleitung gut durch.

Wasserinstallation

Ein Sicherheitsventil ist nicht notwendig.

Armaturen

» Verwenden Sie geeignete Armaturen (siehe Kapitel

„Gerätebeschreibung / Zubehör“).

Installation - für den Fachhandwerker

10. Montage

10.1 Montageort

Montieren Sie das Gerät in einem frostfreien Raum in der

Nähe der Entnahmearmatur.

Achten Sie auf die Zugänglichkeit der seitlichen Kappen-

befestigungsschrauben.

Das Gerät ist nur für die Untertischmontage (Wasseran-

schlüsse oben) geeignet.

GEFAHR Stromschlag

Die Schutzart IP25 ist nur bei montierter Geräterück-

wand gegeben.

» Montieren Sie immer die Geräterückwand.

10.2 Montagealternativen

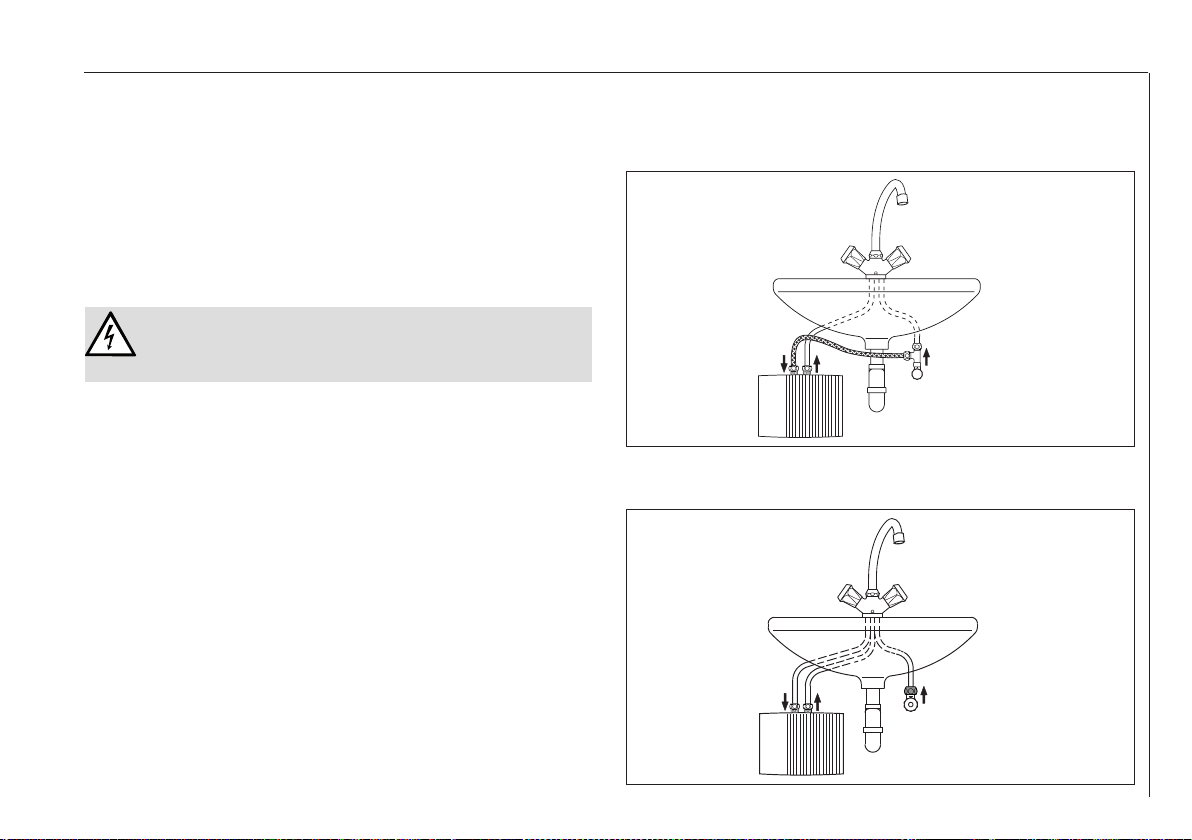

Untertischmontage, druckfest, mit druckfester

Armatur

26_02_05_0041

Untertischmontage, drucklos, mit druckloser

Armatur

26_02_05_0086

Installation - für den Fachhandwerker

10.2.1 Montage des Gerätes

» Montieren Sie das Gerät an die Wand.

Hinweis

Die Wand muss ausreichend tragfähig sein.







26_02_05_0042

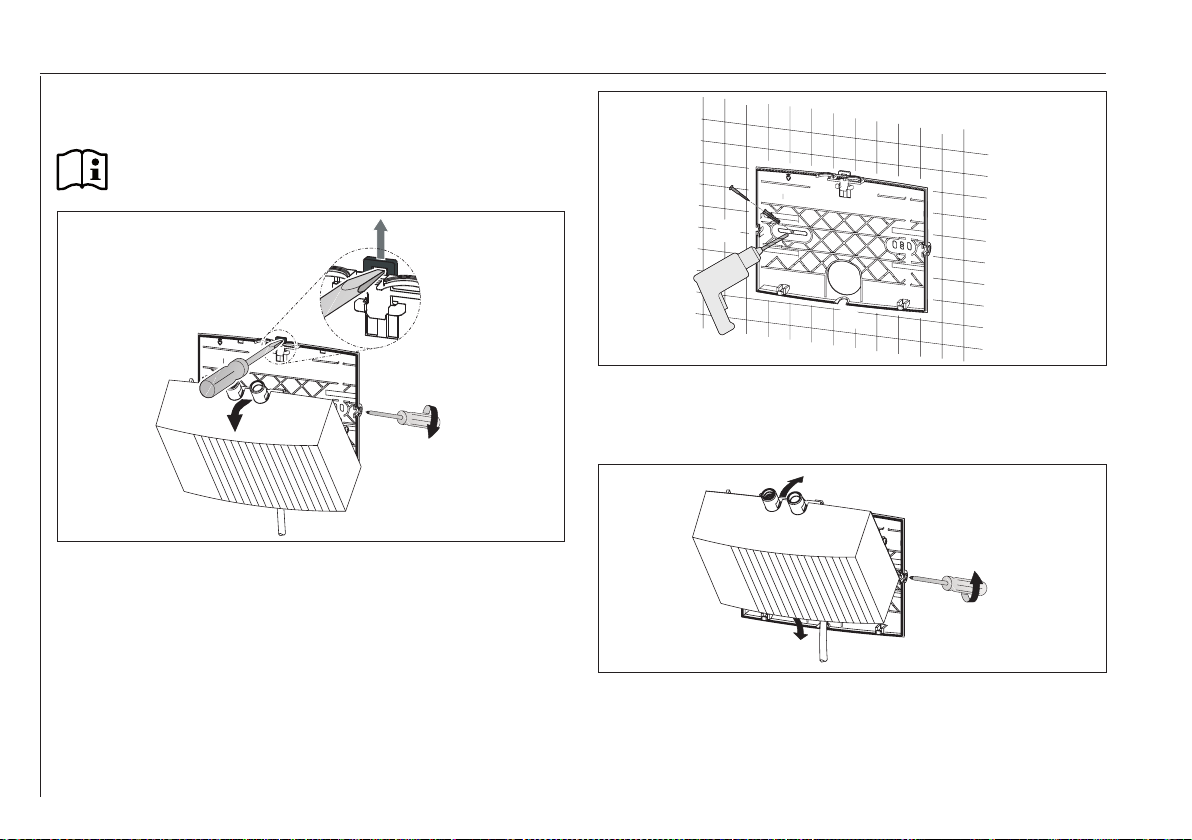

» Lösen Sie die Kappenbefestigungsschrauben mit

zwei Umdrehungen.

» Entriegeln Sie den Schnappverschluss mit einem

Schraubendreher.

» Nehmen Sie die Gerätekappe mit dem Heizsystem

nach vorn ab.

» Brechen Sie die Durchführungsö󰀨nung für die elekt-

rische Anschlussleitung in der Gerätekappe mit einer

Zange heraus. Korrigieren Sie die Kontur ggf. mit

einer Feile.

26_02_05_0084

» Benutzen Sie die Geräterückwand als

Bohrschablone.

» Befestigen Sie die Geräterückwand mit geeigneten

Dübeln und Schrauben an der Wand.







26_02_05_0085

Autres manuels pour MTD 350

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels AEG Chauffe-eau

AEG

AEG DDLE OKO TD 18 Mode d’emploi

AEG

AEG MTH 570 Manuel utilisateur

AEG

AEG DDLE Basis 11 Mode d’emploi

AEG

AEG EWH Basis Series Manuel utilisateur

AEG

AEG DDLE Basis 11 Manuel utilisateur

AEG

AEG DDLE LCD 18 Manuel utilisateur

AEG

AEG BMU 60 Manuel utilisateur

AEG

AEG EWH 15 mini Mode d’emploi

AEG

AEG EWH 15 mini Mode d’emploi

AEG

AEG EWH-basis Manuel utilisateur

AEG

AEG DDLE LCD 18 Manuel utilisateur

AEG

AEG DDLE LCD 27 Manuel utilisateur

AEG

AEG DDLE LCD 18 Manuel utilisateur

AEG

AEG DDLT PinControl 13 Mode d’emploi

AEG

AEG DDLE OKO TD 18 Mode d’emploi

AEG

AEG MP 8 Manuel utilisateur

AEG

AEG MTD 350 Mode d’emploi

AEG

AEG DDLE LCD 18 Manuel utilisateur

AEG

AEG MTH 350 Manuel utilisateur

AEG

AEG Huz 5 OKO Comfort Manuel utilisateur

AEG

AEG U5 Mode d’emploi

AEG

AEG GYB00416DT Manuel utilisateur

AEG

AEG EWH Comfort 30 Manuel utilisateur

AEG

AEG MTH 350 Manuel utilisateur

Manuels Chauffe-eau populaires d'autres marques

Kenmore

Kenmore 153.582400 Manuel utilisateur

Applimo

Applimo Edel AIR Manuel utilisateur

STIEBEL ELTRON

STIEBEL ELTRON Eltronom SHU 5 S Manuel utilisateur

clage

clage E-Mini Series Manuel utilisateur

Toyotomi

Toyotomi Oil Miser OM-180 Manuel utilisateur

Bradford White

Bradford White EF Series Manuel utilisateur

Eccotemp

Eccotemp 40-H Manuel utilisateur

Dimplex

Dimplex ECSd125-580 Mode d’emploi

Dux

Dux 32FCR6N Manuel utilisateur

Toyotomi

Toyotomi Oil Miser OM-148 (Type D) Guide de dépannage

Noritz

Noritz N-132M Manuel d'instructions

TESY

TESY GCV7/4S 10047 Fiche technique

A.O. Smith

A.O. Smith Gphe 50 Manuel utilisateur

Koryo

Koryo KWHZF15Y Manuel utilisateur

Pentair

Pentair PSC-14-4-02 Manuel utilisateur

GE 40M06AAG Instructions de montage

Thermor

Thermor AEROMAX SPLIT 2 Manuel utilisateur

American Hometec

American Hometec AHQ-B03X Manuel utilisateur
