Acksys AirXroad Manuel utilisateur
Documentation réf DTFRUS061 rev A1 30/01/19
-1-
AirXroad
Guide d’installation Rapide
Point d’accès Wi-Fi 4 (802.11n) multifonction
Certifié UTAC E2
Point d’accès, routeur, bridge/client, répéteur, Mesh
Boîtier durci en aluminium IP66
Gamme de températures étendues [-40 ; +70°C]
Mono radio 802.11n MIMO 2T2R, bi-bande 2.4/5GHz
Un port Ethernet M12 gigabits PoE
Alimentation M12 9-48Vdc
Avant de commencer, vérifiez la présence des éléments suivants. Contactez immédiatement votre
revendeur si l’un d’eux est manquant ou endommagé :
Un produit AirXroad
Deux bouchons étanches sur chacun des connecteurs M12
La présente documentation
Avant de continuer, assurez-vous d’avoir les dernières mises à jour des documentations, toutes
disponibles sur notre site web www.acksys.fr.
Consultez le manuel « WaveOS user guide ».
Vous aurez besoin de :
un PC Windows pour installer le logiciel « ACKSYS WaveManager »,
un navigateur internet récent
un smartphone Android pour installer l’application optionnelle « ACKSYS WaveViewer ».
10, rue des Entrepreneurs
Z.A Val Joyeux
78450 VILLEPREUX - France
Téléphone : +33 (0)1 30 56 46 46
Télécopie : +33 (0)1 30 56 12 95
Site internet : www.acksys.fr
Support technique : support@acksys.fr
Service commercial : sales@acksys.fr
-2-
CONFIGURATION MATERIELLE
1. Raccordez les antennes
Branchez les 2 antennes de votre choix (non fournies) aux connecteurs Ant 1 et Ant.2.
Pour l'installation d'une seule antenne, utilisez le connecteur Ant.1.
Pour une installation à double antenne, utilisez les connecteurs Ant.1 et Ant.2.
ATTENTION : Il est recommandé de mettre un bouchon 50 ohms sur les
connecteurs d’antennes non utilisés sous peine de perturber la qualité du
lien radio et le débit de données ou encore de perdre l’étanchéité du produit.
2. Connectez l’alimentation
Le produit dispose de 2 sources d’alimentation :
Power sur le connecteur M12 PWR
PoE sur le connecteur M12 LAN
Voyez la section « spécifications » pour les caractéristiques et le câblage de
l’alimentation.
Le produit n’a pas de bouton Marche/Arrêt, il démarre automatiquement dès la
mise sous tension.
Vérifiez le voyant Power, il s’allume si l’alimentation principale ou PoE est
présente.
La LED « Diag » reste allumée en rouge environ 1 minute, jusqu’à ce que le
produit soit prêt à être utilisé, puis elle s’allume en vert.
3. Connectez un câble réseau Ethernet
Branchez un câble Ethernet entre votre réseau et le connecteur LAN
Vérifiez que le voyant LAN correspondant s’allume.
-3-
CONFIGURATION LOGICIELLE
4. Modifiez l’adresse IP par défaut (192.168.1.253)
Depuis un P.C du réseau, exécutez l’application Windows ACKSYS WaveManager que
vous trouverez sur le site WEB ACKSYS. www.acksys.fr.
Sélectionnez votre produit et cliquez sur « Configurer ».
Vous pouvez alors configurer son adresse IP afin qu’elle soit compatible avec
votre réseau ou encore activer le client DHCP.
Attention : Si vous modifiez l’adresse IP du produit, pensez aussi à modifier
l’adresse IP de l’interface réseau du PC connecté
-4-
5. L’interface WEB de configuration
Dans l’onglet Produits du tableau de bord,
Sélectionnez votre référence en cliquant avec le bouton droit de votre souris
Et cliquez sur Détails.
Cliquez ensuite sur Web Interface
-5-

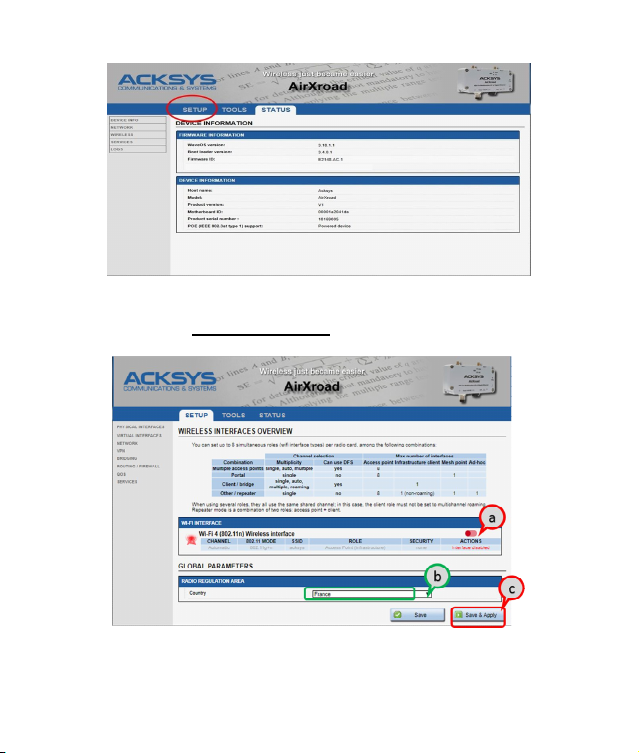

Par défaut, la page "STATUS" du produit s'affiche.
Sélectionner l'onglet "SETUP".
Pour être autorisé à modifier la configuration, vous devez choisir l’utilisateur root.
Par défaut, il n’y a pas de mot de passe.
Cliquez sur « Login » pour accéder au menu SETUP.
a. Vous devez activer l'interface radio afin de configurer les paramètres Wi-Fi.
b. Sur cette page il faut également choisir le pays pour tenir compte de la
législation applicable.
c. Enregistrez vos paramètres en cliquant sur Save & Apply.
-6-
Interface Wireless
Les paramètres par défaut sont les suivants :
Mode infrastructure préconfiguré pour le point d’accès
SSID : « acksys » (diffusé)
Aucune sécurité (Ni WEP, ni WPA, ni WPA2, aucun filtrage MAC)
Mode 802.11an, canal auto.
Pour paramétrer le WIFI :
a. Activez le WIFI (Couleur verte WIFI activé, rouge WIFI désactivé)
b. Cliquez sur Edit pour modifier les paramètres WIFI
Ensuite, personnalisez votre WIFI selon :
Le mode de fonctionnement : Point d'accès, Client (bridge), Mesh
Les paramètres Wi-Fi : Mode 802.11, canaux (Prendre en compte la
législation en vigueur dans votre pays), SSID
Les paramètres de sécurité (WEP, WPA, WPA-PSK, WPA2, WPA2-PSK,
SSID diffusé ou pas...).
Vous trouverez un descriptif complet sur ces modes de fonctionnement dans le
manuel d’utilisation WaveOS.
N’oubliez pas d’enregistrer vos paramètres en cliquant sur « Save & Apply » à
chaque fois que vous faites des modifications.
-7-
INSTALLATION DEFINITIVE
6. Installez le produit dans son emplacement définitif
Fixez le produit dans un endroit adéquat. Il peut être installé à l'extérieur.
Veillez à ce qu’aucun connecteur ne soit laissé nu.
7. Assurez-vous de la position des antennes
Vérifiez notamment que leur diagramme de rayonnement permet une
transmission optimale avec les autres produits Wi-Fi avec lesquels le produit
doit communiquer.
Assurez-vous notamment qu'il n'y ait aucun obstacle entre les différents
produits (en "vue directe").
-8-
Mise en œuvre rapide des modes bridge et AP
Méthode pour essayer le produit en rôle AP (point d’accès)
Utilisez un second ordinateur équipé d’un adaptateur sans fil.
Paramétrez la connexion sans fil du PC2 selon les paramètres d’usine fixés dans le
point d’accès.
Méthode pour essayer le produit en rôle client
Avec deux produits ACKSYS et un second ordinateur équipé d'une prise LAN filaire :
Paramétrez les adresses IP des équipements comme indiqué ci-dessus et
configurez le produit connecté à PC2 pour le rôle Client (infrastructure).
Ouvrez une invite de commandes et exécutez sur chaque PC la commande "ping"
pour vérifier le lien.
Sur le PC1, tapez ping 192.168.1.2 et vérifiez la réponse de PC2 :
« Réponse de 192.168.1.2… »
Sur le PC2, tapez ping 192.168.1.1 et vérifiez la réponse de PC1 :
« Réponse de 192.168.1.1… »
Remarque : Tant que le bridge n’est pas connecté au point d’accès, le voyant
« State » clignote.
-9-
PROBLEMES ET SOLUTIONS
Aucun voyant ne s’allume sur le produit
Vérifiez la source d’alimentation (tension, courant) et son câblage.
Le voyant d’activité du port ETHERNET utilisé est éteint
Vérifiez que l’appareil distant connecté au produit est allumé.
Essayez de vous relier à un autre équipement.
Vérifiez votre câble sur un autre équipement
La liaison Wi-Fi ne s’établit pas
Vérifiez que l’interface Wi-Fi est bien activée (Attention, elle ne l’est pas avec
les paramètres usine par défaut).
Vérifiez que les paramètres Wi-Fi (SSID distinguant les majuscules, mode
802.11, canal radio, sécurité) sont identiques entre Client et AP.
Vérifiez les conditions radio : distance entre équipements, position et
orientation des antennes, interférences et obstacles aux ondes radio.
Essayez temporairement sans les paramètres de sécurité.
Testez comme indiqué dans la section « Mise en œuvre rapide ».
Essayez un autre canal radio.
WaveManager ne trouve pas le produit
WaveManager scanne seulement le réseau local. Pour traverser un routeur,
utilisez le menu « Rechercher » et entrez une plage d’adresses IP.
Vérifiez que WaveManager n'est pas bloqué par le firewall du PC.
Comment restaurer les paramètres usine du produit ?
Si le produit est accessible par l’interface web d’administration, vous pouvez
utiliser le navigateur pour restaurer la configuration.
Sinon, un bouton RESET est accessible en ouvrant le capot. Mettez le produit
sous tension, attendez la fin d’initialisation et maintenez le bouton « reset »
appuyé (au moins 2 secondes) jusqu’au passage du voyant Diag en rouge.
Relâchez et attendez qu’il repasse en vert, signalant que le produit a
redémarré en configuration usine. Refermez le capot en Resserrant toujours
les 4 vis du capot en diagonale en appliquant un couple de 2Nm.
-10-
RESET
Un bouton RESET est accessible en ouvrant le capot.
Le fonctionnement du bouton est expliqué dans la section « Spécifications ».
Resserrez toujours les 4 vis du capot en diagonale en appliquant un couple de
2Nm.
Attention. Lorsque le produit est sous tension, ne touchez aucun élément à
l’exception du bouton de réinitialisation. Prenez toutes les précautions
nécessaires pour éviter les chocs électriques et les décharges
électrostatiques.
