Abus FUBE50001 Manuel
FUBE50001
14
H 115013
Version 2.8
BOM 12828302
Secvest Funk-Bedienteil
DE
Installations- und Bedienungsanleitung
Wichtig
MIT SICHERHEIT EIN GUTES GEFÜHL –DANK MIT ROLLING-CODE
Dieses Bedienteil arbeitet mit der sicheren Rolling-Code-Technologie. Für optimalen
Schutz gegen Code-Scanning und Code-Grabbing, um den Zugriff Unberechtigter zu
verhindern.
Um Ihnen immer optimale und sichere Produkte auf dem aktuellsten Stand der Technik
zur Verfügung zu stellen, entwickeln wir diese ständig weiter. Mit dieser neuen Software
haben wir ein Rolling-Code Verfahren implementiert und Abläufe optimiert.
Hinweis
Das Funk-Bedienteil arbeitet mit dem Rolling-Code Verfahren, wenn der DIP-Schalter 8
auf ON geschaltet ist.
Das Rolling-Code Verfahren ist kompatibel zu allen Secvest (FUAA50xxx) mit aktueller
Firmware (>=v2.00.06).
Weitere Details finden Sie in dieser Anleitung.
Inhalt
Einführung............................................................................. 4
Sicherheitshinweise ............................................................. 5
Lieferumfang ......................................................................... 6
Technische Daten ................................................................. 7
Funktionsprinzip & Leistungsmerkmale ............................ 9
Montage & Inbetriebnahme................................................ 11
Anzeigen & Funktionen...................................................... 17
Wartung & Instandhaltung................................................. 22
Gewährleistung................................................................... 23
Entsorgung.......................................................................... 24
Konformitätserklärung....................................................... 24
Einführung
4 DE
Einführung
Hinweise zur Bedienungsanleitung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns bei Ihnen für den Kauf dieses Produkts. Das Gerät ist nach dem
heutigen Stand der Technik gebaut.
Diese Anleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung des
Funk-Bedienteils (Stand 12/2016 mit der SW V2.8). Beachten Sie die Anweisungen und
Hinweise in dieser Anleitung um einen gefahrlosen Betrieb sicherzustellen. Heben Sie
diese Anleitung zum Nachlesen auf. Diese Anleitung gehört zum Gerät. Wenn Sie das
Gerät an Dritte weitergeben, vergessen Sie bitte nicht, auch diese Anleitung mit
auszuhändigen.
Bestimmungsgemäße Verwendung
Verwenden Sie das Gerät ausschließlich für den Zweck, für den es gebaut und
konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß!
Haftungsbeschränkung
Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass der Inhalt dieser
Anleitung korrekt ist. Jedoch kann weder der Verfasser noch ABUS Security-Center
GmbH & Co. KG die Haftung für einen Verlust oder Schaden übernehmen, der durch
falsche Installation und Bedienung, bestimmungswidrigen Gebrauch oder durch
Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht wurde. Für
Folgeschäden wird keine Haftung übernommen. Das gesamte Produkt darf nicht
geändert oder umgebaut werden. Sollten Sie sich nicht an diese Hinweise halten,
erlischt Ihr Garantieanspruch.
Der Inhalt dieser Anleitung kann ohne vorherige Bekanntgabe geändert werden.
© ABUS Security-Center GmbH & Co. KG, 12 / 2016
Sicherheitshinweise
DE 5
Sicherheitshinweise
Symbolerklärung
Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet:
Symbol
Signalwort
Bedeutung
Gefahr
Warnhinweis auf Verletzungsgefahren oder Gefahren
für die Gesundheit.
Gefahr
Warnhinweis auf Verletzungsgefahren oder Gefahren
für Ihre Gesundheit durch elektrische Spannung.
Wichtig
Sicherheitshinweis auf mögliche Schäden am
Gerät/Zubehör.
Hinweis
Hinweis auf wichtige Informationen.
Batteriewarnhinweise
Das Gerät wird über drei 1,5V Alkaline Batterien mit Spannung versorgt. Um eine lange
Lebensdauer zu garantieren sowie Brände und Verletzungen zu vermeiden, beachten
Sie bitte die folgenden Hinweise:
Die Batterien dürfen keiner Wärmequelle oder direkter
Sonneneinstrahlung ausgesetzt werden und an keinem Ort mit sehr
hoher Temperatur aufbewahrt werden.
Sicherheitshinweise | Lieferumfang
6 DE
Die Batterien dürfen nicht verbrannt werden.
Die Batterien dürfen nicht mit Wasser in Berührung kommen.
Die Batterien dürfen nicht zerlegt, angestochen oder beschädigt
werden.
Die Batteriekontakte dürfen nicht kurzgeschlossen werden.
Die Batterien dürfen nicht in die Hände von Kleinkindern gelangen.
Die Batterien sind nicht wieder aufladbar.
Entsorgen Sie die Batterien nicht über den Hausmüll.
Verpackung
Halten Sie Kinder von Verpackungsmaterialien und Kleinteilen fern –
Erstickungsgefahr!
Vor dem Gebrauch des Gerätes jegliches Verpackungsmaterial
entfernen.
Lieferumfang
Secvest Funk-Bedienteil
3 x AA Alkaline Batterie
Installations- und Bedienungsanleitung
Montagematerial
Technische Daten
DE 7
Technische Daten
Abmessungen (LxBxH)
120 x 120 x 30 mm
Gewicht
176 g (ohne Batterien), 246 g (mit Batterien)
Anzeigen
4 Status LEDs für die Teilbereiche
Betriebstemperatur
- 10 bis + 55 °C
Funkfrequenz
868,6625 MHz
Leistung
max. 10 mW
Luftfeuchtigkeit
max. 94 % (nicht kondensierend)
Schutzart
IP54 (Innenbereich)
Sicherheitsgrad
2 (EN50131-1 §6, EN50131-3 §6)
Sabotagesicherheit
(Erkennung / Schutz)
Typ B (EN50131-3 §8.7)
Signale
Integrierter Piezo Signalgeber
Spannungsversorgung
3 x AA Alkaline Batterie (Duracell Procell MN1500,
Duracell Industrial ID1500, Energizer E91
(optional 9-15 V DC / 9-12 V AC || PSU extern)
„Batterie schwach“
Fehlermeldung
< 3,3 V („Batterie schwach“ Schwelle)
Stromaufnahme
100 mA (nominal)
Spannungs-
überwachung
Im Batteriebetrieb ohne externe
Spannungsversorgung (DIP-Schalter 3 aktiviert) wird
nur die Spannung der Batterien überwacht.
Wird die Spannungsschwelle von 3,3V
Technische Daten
8 DE
unterschritten, wird eine Störungsmeldung an die Zentrale
übermittelt und der Benutzer informiert. Die externe
Spannungsversorgung wird in diesem Modus nicht überwacht.
Im Betrieb mit externer Spannungsversorgung (DIP-
Schalter 3 deaktiviert) erfolgt eine Störungsmeldung an die
Zentrale sobald diese ausfällt. Das Funk-Bedienteil wird dann
automatisch über die Batterien weiter mit Spannung versorgt.
Die entsprechende Benachrichtigung an der Zentrale
informiert den Benutzer hierüber. Batterieüberwachung erfolgt
jetzt wie oben beschrieben.
Typ der Spannungs-
versorgung
Typ B (50131-1 §9 und 50131-6 §4.1)
bei externer Spannungsversorgung via Netzteil und
eingelegten Batterien zur Notstromversorgung
Typ C (50131-1 §9 und 50131-6 §4.1)
bei reinem Batteriebetrieb ohne externe
Spannungsversorgung via Netzteil
Spannungsversorgung konform gemäß
EN50131-1:2006+A1:2009 9.2 und EN50131-6 bei
ordnungsgemäßer Installation in Verbindung mit Secvest
Funkalarmanlage FUAA50xxx
Umweltklasse
II (EN50131-1 §7, EN50131-3 §7)
Verschlüsselung
16.777.214 (224 –2) Varianten
Zertifizierungen
EN50131-3
Zugangscode
4- oder 6-stellig
Konformität
ist konform gemäß EN 50131-1, EN50131-3:2009, EN50131-
5-3 und EN50131-6 Sicherheitsgrad 2 bei ordnungsgemäßer
Installation in Verbindung mit der Secvest Funkalarmanlage
FUAA50xxx (geprüft durch ANPI).
EU-Richtlinien
RED: 2014/53/EU, EMV: 2014/30/EU, RoHS: 2011/65/EU
WEEE: 2012/19/EU, ErP: 2009/125/EG, Niederspannung:
2014/35/EU, Allgemeine Sicherheit: 2001/95/EG
Funktionsprinzip & Leistungsmerkmale
DE 9
Funktionsprinzip & Leistungsmerkmale
Allgemeines
Das Secvest Funk-Bedienteil (FUBE50001) ist ein optionales Zusatzmodul für die Secvest
Funkalarmanlage (FUAA50xxx).
Es dient zum Aktivieren und Deaktivieren von Teilbereichen oder der gesamten Funkalarmanlage und
besitzt einen integrierten Chipschlüsselleser.
Der Betrieb ist vorzugsweise mit zusätzlicher externer Spannungsversorgung (Netzteil) vorzusehen. Mit
gewissen Einschränkungen ist auch ein reiner Batteriebetrieb möglich. Bitte beachten Sie in diesem
Fall die Hinweise zu den Einschränkungen und zur verminderten Batterielaufzeit weiter unten.
Die Taste des Funk-Bedienteils kann frei belegt werden um einen Schaltausgang der Zentrale zu
steuern oder einen oder mehrere Teilbereiche intern zu aktivieren.
Da es der Schutzklasse IP54 entspricht, sollte es ausschließlich im Innenbereich eingesetzt werden.

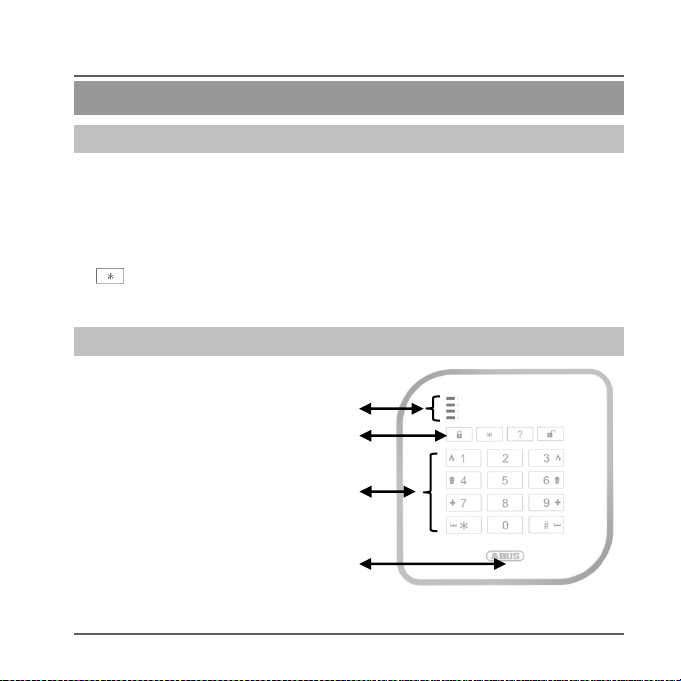

Gerätebeschreibung
Status LEDs (Teilbereiche 1 bis 4)
Funktionstasten
Tastenfeld
Chipschlüssel-Leser
Funktionsprinzip & Leistungsmerkmale
10 DE
LED Statusanzeige
Die vier Status LEDs des Bedienteils signalisieren den Status der vier Teilbereiche.
Die möglichen Zustände werden wie folgt signalisiert:
ROT
Aktiviert
ROT
-blinkend-
Übertragung an die
Alarmanlage
GRÜN
Deaktiviert
GRÜN
-blinkend-
Warten auf Bestätigung
(alle 4 LEDs gleichzeitig)
GELB
Intern aktiviert
GELB
-blinkend-
Störung
(für jeden Teilbereich separat)
Piezosignalgeber
12 V Anschluss für Netzteil
Sabotagekontakt
Batteriefach
(3 x AA Alkaline Batterie)
DIP-Schalter
