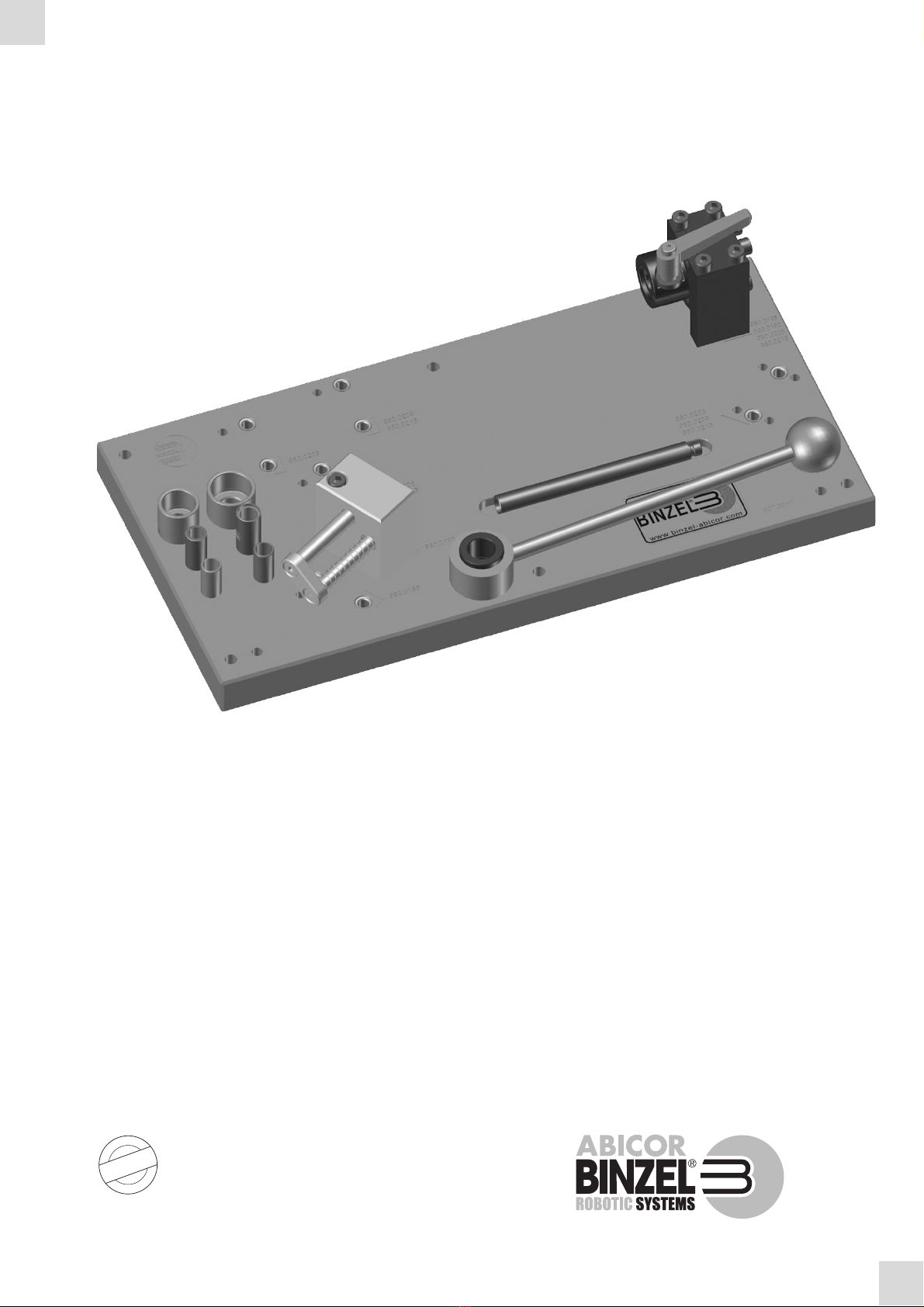

DE Einstellvorrichtung

EN Alignment Jig

FR Marbre de contrôle et de rectification

ES Verificador /alineadorde cuello

JA 調整装置

EN 60974-10

DE - 1

Einstellvorrichtung

DE Original Betriebsanleitung

durchzuführen, die durch Druckfehler, eventuelle Ungenauigkeiten der enthaltenen Informationen oder Verbesserung dieses

Produktes erforderlich werden. Diese Änderungen werden jedoch in neuen Ausgaben berücksichtigt.

Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der jeweiligen Besitzer/Hersteller.

1 Identifikation DE-2

2Sicherheit DE-2

2.1 Bestimmungsgemäße Verwendung DE-2

2.2 Pflichten des Betreibers DE-2

2.3 Persönliche Schutzausrüstung (PSA) DE-2

2.4 Klassifizierung der Warnhinweise DE-3

3 Produktbeschreibung DE-3

3.1 Technische Daten DE-3

3.2 Abkürzungen DE-4

3.2.1 Typenschild DE-4

3.3 Verwendete Zeichen und Symbole DE-4

4 Lieferumfang DE-4

4.1 Transport DE-4

4.2 Lagerung DE-5

5 Funktionsbeschreibung DE-5

5.1 Einstellvorrichtung aufstellen DE-6

5.1.1 Varianten DE-7

6Bedienung DE-8

6.1 Schnellkontrolle DE-8

6.1.1 Ausrichtung überprüfen DE-8

6.2 Biegewinkel justieren DE-9

7 Wartung und Reinigung DE-9

7.1 Monatlich DE-9

8 Störungen und deren Behebung DE-10

9Demontage DE-10

10 Entsorgung DE-10

10.1 Werkstoffe DE-10

10.2 Betriebsmittel DE-10

10.3 Verpackungen DE-10

Einstellvorrichtung 1 Identifikation

DE - 2

1 Identifikation

Mit der Einstellvorrichtung wird die Brennerhals - Ausrichtung (Biegewinkel) der wechselbaren Brennerhälse

außerhalb der Schweißzelle überprüft. Weiterhin besteht auch die Möglichkeit, z. B. nach einer Kollision

den Brennerhals bei gleicher Aufspannung geringfügig nachzurichten. Diese Betriebsanleitung beschreibt

die Handhabung der Einstellvorrichtung.

Handhabung und Beschreibung dieser Vorrichtung ist unabhängig von der Brennerausführung mit

Ausnahme der Brennerhalsbefestigung. Die Einstellvorrichtung darf nur mit Original ABICOR BINZEL

Ersatzteilen betrieben werden.

2Sicherheit

Beachten Sie das beiliegende Dokument Sicherheitshinweise.

2.1 Bestimmungsgemäße Verwendung

• Das in dieser Anleitung beschriebene Gerät darf ausschließlich zu dem in der Anleitung beschriebenen

Zweck in der beschriebenen Art und Weise verwendet werden. Beachten Sie dabei die Betriebs-,

Wartungs- und lnstandhaltungsbedingungen.

• Jede andere Verwendung gilt als nicht bestimmungsgemäß.

• Eigenmächtige Umbauten oder Veränderungen zur Leistungssteigerung sind nicht zulässig.

2.2 Pflichten des Betreibers

• Halten Sie die Betriebsanleitung zum Nachschlagen am Gerät bereit und geben Sie die

Betriebsanleitung bei Weitergabe des Produktes mit.

• Inbetriebnahme, Bedienungs- und Wartungsarbeiten dürfen nur von Fachkräften durchgeführt werden.

Eine Fachkraft ist eine Person, die aufgrund ihrer fachlichen Ausbildung, Kenntnisse und

Erfahrungen die ihr übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann

(In Deutschland siehe TRBS 1203).

• Halten Sie andere Personen vom Arbeitsbereich fern.

• Beachten Sie die Arbeitssicherheitsvorschriften des jeweiligen Landes.

• Sorgen Sie für eine gute Beleuchtung des Arbeitsbereiches und halten Sie den Arbeitsbereich sauber.

Beachten Sie insbesondere folgende Normen und Richtlinien:

• 89/391/EWG: Richtlinie über die Durchführung von Maßnahmen zur Verbesserung der Sicherheit und

des Gesundheitsschutzes der Arbeitnehmer bei der Arbeit.

• 2009/104/EG: Richtlinie über Mindestvorschriften für Sicherheit und Gesundheitsschutz bei

Benutzung von Arbeitsmitteln durch Arbeitnehmer bei der Arbeit.

• 2004/108/EG zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die

elektromagnetische Verträglichkeit.

• Arbeitsschutzregeln des jeweiligen Landes. Bsp. Deutschland: Arbeitsschutzgesetz und

Betriebssicherheitsverordnung

• Vorschriften zur Arbeitssicherheit und zur Unfallverhütung

2.3 Persönliche Schutzausrüstung (PSA)

Um Gefahren für den Nutzer zu vermeiden wird in dieser Anleitung das Tragen von persönlicher

Schutzausrüstung (PSA) empfohlen.

• Sie besteht aus Schutzanzug, Schutzbrille, Atemschutzmaske Klasse P3, Schutzhandschuhen und

Sicherheitsschuhen.

DE - 3

3 Produktbeschreibung Einstellvorrichtung

2.4 Klassifizierung der Warnhinweise

Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier verschiedene Ebenen unterteilt und

werden vor potenziell gefährlichen Arbeitsschritten angegeben. Geordnet nach abnehmender Wichtigkeit

bedeuten sie folgendes:

3 Produktbeschreibung

3.1 Technische Daten

GEFAHR

Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder schwerste

Verletzungen die Folge.

WARNUNG

Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können schwere

Verletzungen die Folge sein.

VORSICHT

Bezeichnet eine möglicherweise schädliche Situation. Wenn sie nicht gemieden wird, können leichte oder

geringfügige Verletzungen die Folge sein.

HINWEIS

Bezeichnet die Gefahr, dass Arbeitsergebnisse beeinträchtigt werden oder Sachschäden an der

Ausrüstung die Folge sein können.

WARNUNG

Gefahren durch nicht bestimmungsgemäße Verwendung

Bei nicht bestimmungsgemäßer Verwendung können vom Gerät Gefahren für Personen, Tiere und

Sachwerte ausgehen.

• Gerät ausschließlich bestimmungsgemäß verwenden.

• Gerät nicht eigenmächtig zur Leistungssteigerung umbauen oder verändern.

• Gerät nur durch befähigte Personen (in Deutschland siehe TRBS 1203) verwenden.

Temperatur der Umgebungsluft - 10 °C bis + 40 °C

Relative Luftfeuchtigkeit bis 90 % bei 20 °C

Tab. 1 Umgebungsbedingungen im Betrieb

Lagerung im geschlossenen Raum, Temperatur der Umgebungsluft - 10 °C bis + 40 °C

Transport, Temperatur der Umgebungsluft - 25 °C bis + 55 °C

Relative Luftfeuchtigkeit bis 90 % bei 20 °C

Tab. 2 Umgebungsbedingungen Transport und Lagerung

HINWEIS

• Da die Ausführung der Einstellvorrichtung abhängig von dem verwendeten Brennertyp ist, werden an

dieser Stelle keine Technischen Daten angegeben.

Einstellvorrichtung 4 Lieferumfang

DE - 4

3.2 Abkürzungen

3.2.1 Typenschild

Die Einstellvorrichtung ist auf der Grundplatte mit der Identnummer gekennzeichnet.

Beachten Sie für alle Rückfragen folgende Angaben:

• Identnummer

3.3 Verwendete Zeichen und Symbole

In der Betriebsanleitung werden folgende Zeichen und Symbole verwendet:

4Lieferumfang

Ausrüst- und Verschleißteile separat bestellen.

Bestelldaten und Identnummern der Ausrüst- und Verschleißteile, entnehmen Sie den aktuellen

Bestellunterlagen. Kontakt für Beratung und Bestellung finden Sie im Internet unter www.binzel-abicor.com.

4.1 Transport

Der Lieferumfang wird vor dem Versand sorgfältig geprüft und verpackt, jedoch sind Beschädigungen

während des Transportes nicht auszuschließen.

ABIROB®G Maschinengeführter Schweißbrenner

Tab. 3 Abkürzungen und Begriffserklärung

Maßangaben in Zeichnungen oder Diagrammen Millimeter [mm]

Tab. 4 Maße

Symbol Beschreibung

• Aufzählungssymbol für Handlungsanweisungen und Aufzählungen

Querverweissymbol verweist auf detaillierte, ergänzende oder weiterführende Informationen

1Handlungsschritt/e im Text, die der Reihenfolge nach durchzuführen sind

• Brennerspezifische Einstellvorrichtung • Mess- und Richthülsen

• Richthebel • Betriebsanleitung

Tab. 5 Lieferumfang

HINWEIS

• Die Einstellvorrichtung wird passend für den entsprechenden Wechselhalsbrenner mit einem Einspann-

und Führungskörper, sowie Mess- und Richthülsen und Adapter ausgeliefert.

Eingangskontrolle Kontrollieren Sie die Vollständigkeit anhand des Lieferscheins!

Überprüfen Sie die Lieferung auf Beschädigung (Sichtprüfung)!

Bei Beanstandungen Ist die Lieferung beim Transport beschädigt worden, setzen Sie sich sofort

mit dem letzten Spediteur in Verbindung! Bewahren Sie die Verpackung auf

zur eventuellen Überprüfung durch den Spediteur.

Verpackung für den

Rückversand

Verwenden Sie nach Möglichkeit die Originalverpackung und das

Originalverpackungsmaterial. Bei auftretenden Fragen zur Verpackung und

Transportsicherung nehmen Sie bitte Rücksprache mit Ihrem Lieferanten.

Tab. 6 Transport

DE - 5

5 Funktionsbeschreibung Einstellvorrichtung

4.2 Lagerung

Physikalische Bedingungen der Lagerung im geschlossenen Raum:

Tab. 2 Umgebungsbedingungen Transport und Lagerung auf Seite DE-3

5 Funktionsbeschreibung

Der zu prüfende Brennerhals wird entsprechend dem Biegewinkel in einen Einspannkörper eingespannt. Mit

Hilfe eines Richthebels kann der Brennerhals nach einer Kollision geringfügig nachgerichtet werden.

WARNUNG

Quetschgefahr

Beim Ausrichten des Brennerhalses im Normalbetrieb können Körperteile, die sich zwischen Brennerhals

und Führungskörper befinden, gequetscht werden.

• Körperteile aus dem Gefahrenbereich entfernen.

Einstellvorrichtung 5 Funktionsbeschreibung

DE - 6

5.1 Einstellvorrichtung aufstellen

1Befestigen Sie die Einstellvorrichtung mit Schrauben M8 an den Bohrungen (13) auf einer ebenen

Unterlage. (Die 6 Schrauben sind im Lieferumfang nicht enthalten)

2Montieren Sie den Führungskörper (5) entsprechend dem zu prüfenden Biegewinkel und den

Einspannkörper (1) auf der Grundplatte (4).

Die Vorrichtung ist so konzipiert, dass mit zusätzlich aufgeschraubten Führungskörpern alle Biegewinkel

einer Brennereihe in einer Aufspannung geprüft werden können. Bei Sonderbrennern ist die

Einstellvorrichtung individuell gefertigt.

HINWEIS

• Damit die Einstellvorrichtung verzugsfrei aufgeschraubt werden kann, muss der Aufstellungsort eine

ebene Oberfläche haben, sollte trocken und frei von Verschmutzungen sein.

1Einspannkörper

2Messhülse G350

3Richthebel und Halterung

4Grundplatte

5Führungskörper,kpl mit Prüfeinrichtung

6Richthülse G350

7Messhülse G500

8Messhülse G360

9Adapter G360

10 Adapter G500

11 Richthülse G360

12 Richthülse G500

13 Bohrung ø 9 (6x)

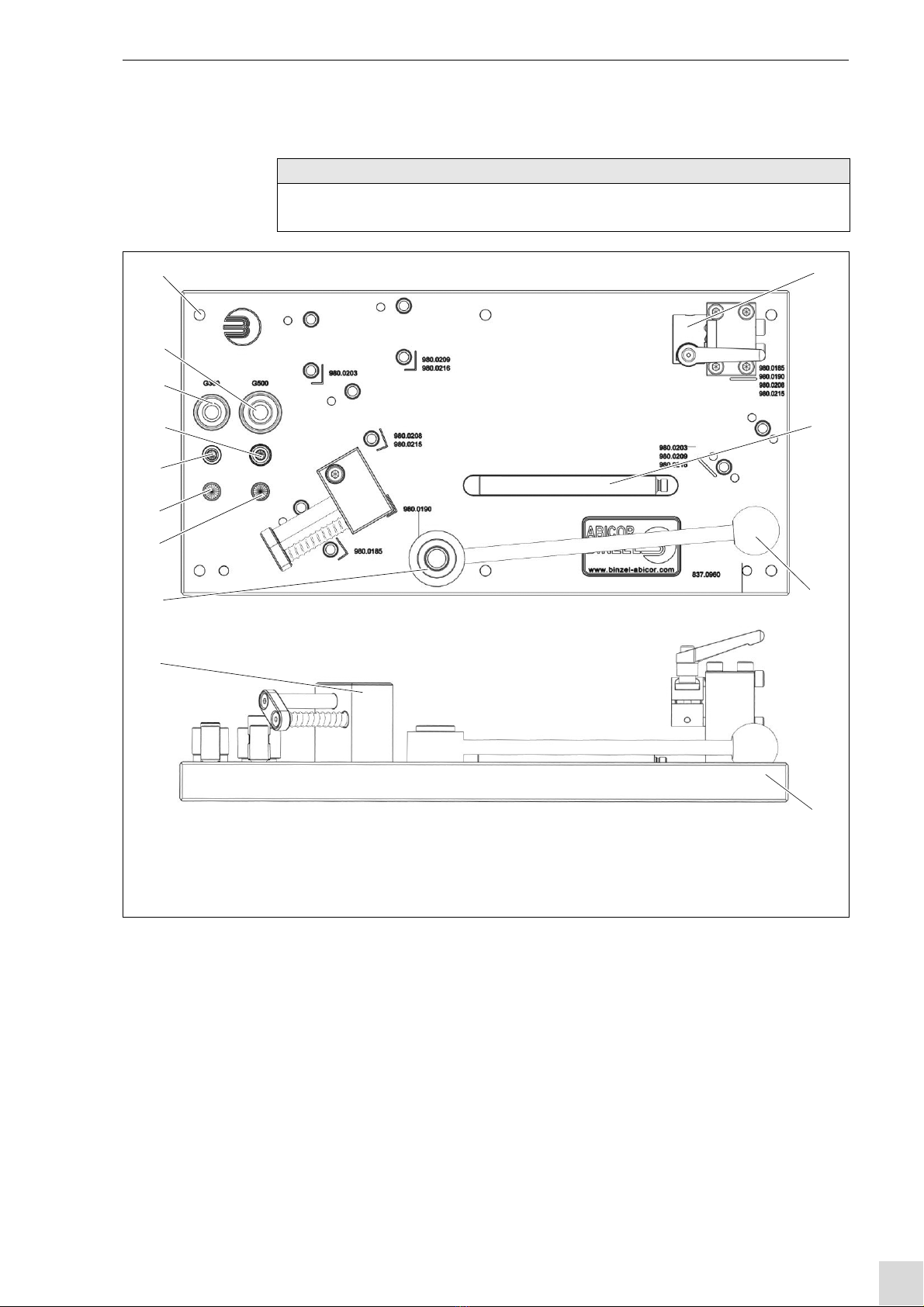

Abb. 1 Einstellvorrichtung aufstellen

DE - 7

5 Funktionsbeschreibung Einstellvorrichtung

5.1.1 Varianten

Die Richthülsen sind brennerspezifisch und unterscheiden sich am Durchmesser des Brennerkopfes:

Die Mess- und Adapterhülsen sind brennerspezifisch und unterscheiden sich im Gewinde:

1Klemmkörper

2Einspannkörper

3Brennerhals ABIROB®G500

4Brennerhals ABIROB®G360

5Brennerhals ABIROB®G350

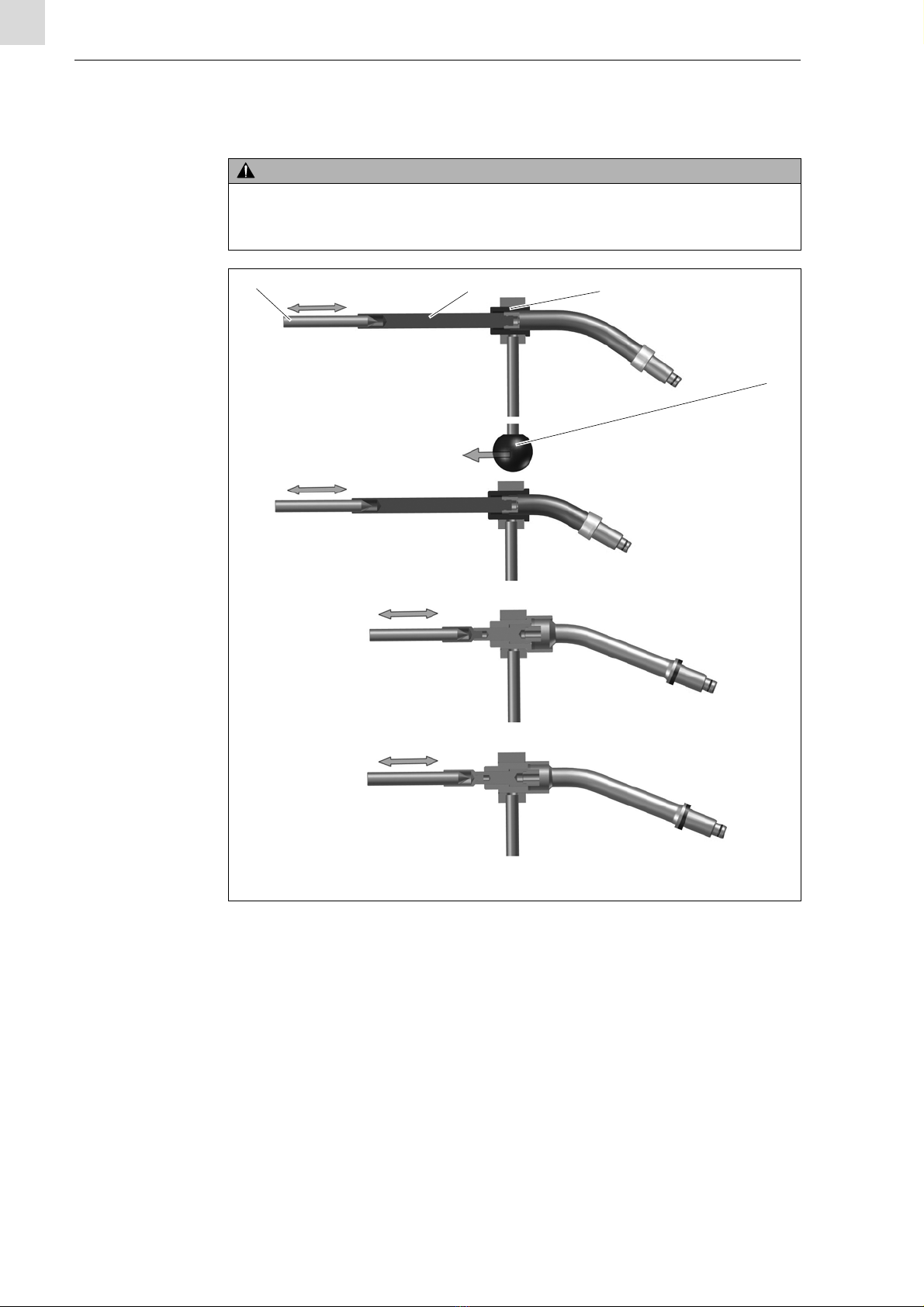

Abb. 2 Varianten

aufgesteckt ABIROB®G350 / G360 / G500

Tab. 7 Richthülsen

M8 (Adapter M14x1) G500

M6 (Adapter M12x1) G360

M10x1 G350

Tab. 8 Richthülsen

Einstellvorrichtung 6 Bedienung

DE - 8

Abb. 1 Einstellvorrichtung aufstellen auf Seite DE-6

• G350: Schrauben Sie die Messhülse (2) an Stelle der Stromdüse ein.

• G360 und G500: Schrauben Sie anstelle des Düsenstocks den entsprechenden Adapter (9), (10) auf.

Schrauben Sie anschließend die entsprechende Messhülse (8), (7) in den zugehörigen

Adapter (9), (10) ein.

Stecken Sie nun die entsprechende Richthülse (11), (12) anstelle der Gasdüse auf.

6 Bedienung

6.1 Schnellkontrolle

1Neck-Liner bzw. Drahtführung entnehmen.

2Brenner im Einspannkörper befestigen.

3Prüfdorn (1) zur Stromdüse (2) schieben.

Der Biegewinkel ist in Ordnung, wenn Prüfdornspitze (1) und Stromdüse (2) mittig zueinander stehen.

6.1.1 Ausrichtung überprüfen

1Gasdüse abschrauben bzw. abziehen und weitere brennerspezifischen Ausrüstteile entfernen.

2Messhülse (2) an Stelle der Stromdüse einschrauben.

Der Biegewinkel ist in Ordnung, wenn der Prüfdorn (1) leichtgängig in die Bohrung der Messhülse (2) passt.

HINWEIS

Überprüfen Sie vor dem Einsatz des Brenners in die Einstellvorrichtung:

• ob die richtige Schnittstelle und der entsprechende Brenner eingesetzt sind.

• das Staub und Schweißspritzer entfernt sind. Dies kann zu Verschleiß und Reduzierung der

Prüfgenauigkeit führen.

1Prüfdorn 2Stromdüse

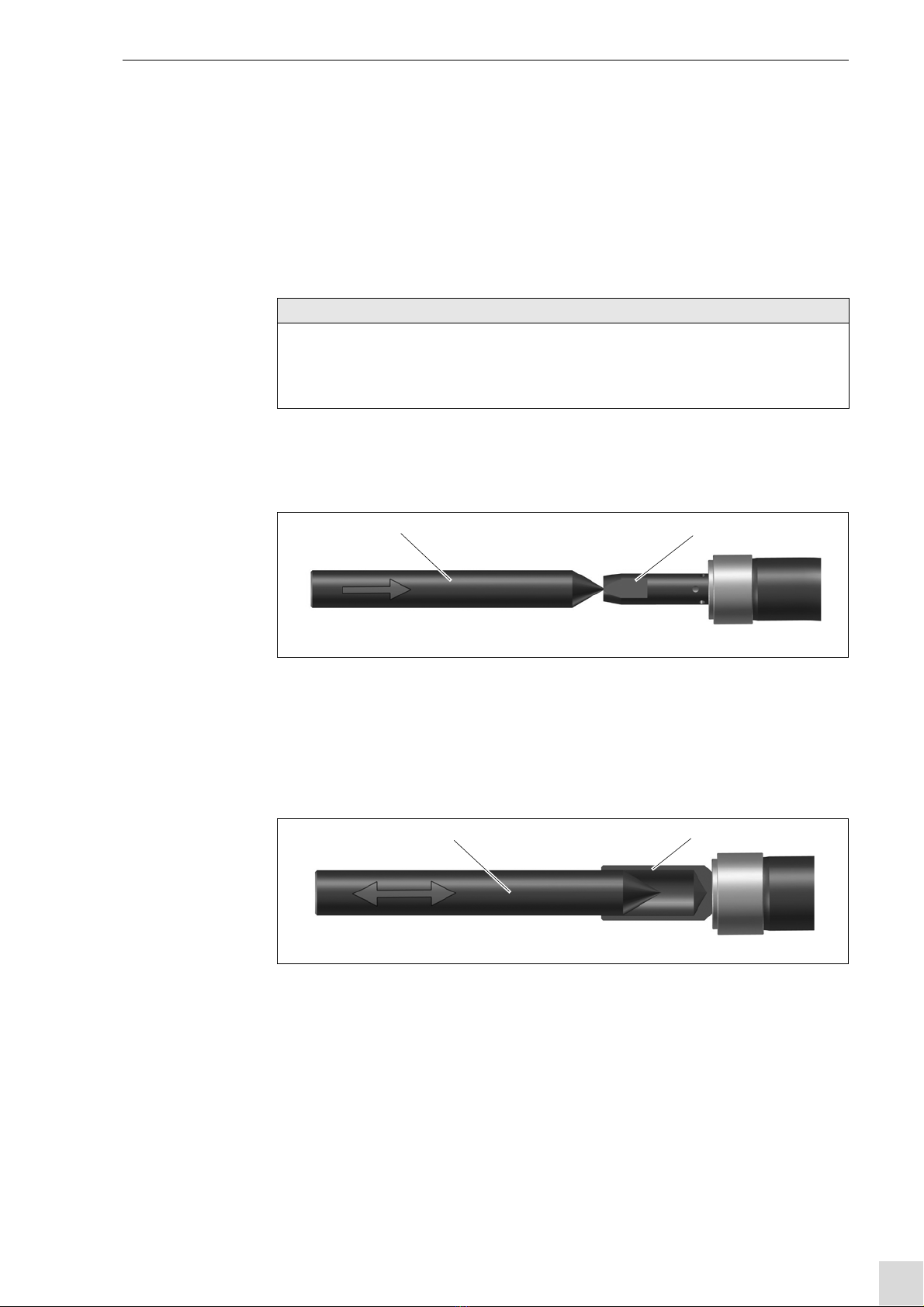

Abb. 3 Schnellkontrolle

1Prüfdorn 2Messhülse

Abb. 4 Ausrichtung prüfen

DE - 9

7 Wartung und Reinigung Einstellvorrichtung

6.2 Biegewinkel justieren

1Richthülse (3) auf den Gasdüsensitz stecken bzw. schrauben.

2Richthebel (4) auf die Richthülse (3) setzen und damit feinfühlig den Biegewinkel korrigieren.

Während dieses Vorganges ständig die Konzentrizität von Prüfdorn (1) und Messhülse (2) prüfen.

Der Biegewinkel ist in Ordnung, wenn der Prüfdorn (1) leichtgängig in die Bohrung der Messhülse (2) passt.

7 Wartung und Reinigung

Regelmäßige und dauerhafte Wartung und Reinigung sind Voraussetzung für eine lange Lebensdauer und

eine einwandfreie Funktion.

7.1 Monatlich

Eine monatliche Grundreinigung ist empfehlenswert, bei extremen Arbeitsbedingungen notwendig.

VORSICHT

Sachschaden

Der Brennerhals kann bei zu häufigem und übermäßigem Biegen zerstört werden.

• Nehmen Sie nur geringfügige Korrekturen vor.

1Prüfdorn

2Messhülse

3Richthülse

4Richthebel

Abb. 5 Justieren

123

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Abicor Binzel Système de soudage

Abicor Binzel

Abicor Binzel PSB Series Manuel utilisateur

Abicor Binzel

Abicor Binzel ABIMIG GRIP W Series Manuel utilisateur

Abicor Binzel

Abicor Binzel ABI-CAR E-1200 Manuel utilisateur

Abicor Binzel

Abicor Binzel PP Plus Series Manuel utilisateur

Abicor Binzel

Abicor Binzel ABIPLAS CUT 200 W/MT Manuel utilisateur

Abicor Binzel

Abicor Binzel ABIPLAS 71 HF Manuel utilisateur

Abicor Binzel

Abicor Binzel ABITIG Little 9 Manuel utilisateur

Abicor Binzel

Abicor Binzel AUT-WIG 20G Manuel utilisateur

Abicor Binzel

Abicor Binzel PP Plus 36D Manuel utilisateur

Abicor Binzel

Abicor Binzel ALPHA FLUX 350 Manuel utilisateur

Abicor Binzel

Abicor Binzel ABIROB A360 Manuel utilisateur

Abicor Binzel

Abicor Binzel ROBO WH 654 Manuel utilisateur

Abicor Binzel

Abicor Binzel ABIROB A Series Manuel utilisateur

Abicor Binzel

Abicor Binzel iMIG POWER 400 Manuel utilisateur

Abicor Binzel

Abicor Binzel AB20 Manuel utilisateur

Abicor Binzel

Abicor Binzel xFUME TIG Manuel utilisateur

Abicor Binzel

Abicor Binzel ABITIG GRIP 150 2 Manuel utilisateur

Abicor Binzel

Abicor Binzel MFS-V3 M-Drive Manuel utilisateur

Abicor Binzel

Abicor Binzel ABITIG WH Manuel utilisateur

Abicor Binzel

Abicor Binzel MB GRIP Manuel

Abicor Binzel

Abicor Binzel iROB 420 Manuel utilisateur

Abicor Binzel

Abicor Binzel ABIPLAS WELD 100 W Manuel utilisateur

Abicor Binzel

Abicor Binzel ABICAR ADVANCED 42V Manuel utilisateur

Abicor Binzel

Abicor Binzel ABIROB W Manuel utilisateur

Manuels Système de soudage populaires d'autres marques

Berner

Berner PLASMACUT 54 Manuel utilisateur

Pro Spot

Pro Spot PR-155 Manuel utilisateur

Forney

Forney 210 Manuel utilisateur

Thermal Arc

Thermal Arc 400S Manuel utilisateur

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manuel utilisateur

GYS

GYS PROTIG 201 AC/DC Manuel utilisateur

TAFA

TAFA 30*8B35 Manuel utilisateur

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manuel utilisateur

ESAB

ESAB Buddy Arc 145 Manuel utilisateur

CIGWELD

CIGWELD 636804 Guide rapide

Red-D-Arc

Red-D-Arc DC-400 Manuel utilisateur

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manuel utilisateur

Elettro

Elettro HI-MIG 3000 SYNERGIC Manuel utilisateur

WIA

WIA Weldmatic 270 CP132-2 Manuel utilisateur

Sonics

Sonics H520T Manuel utilisateur

Miller

Miller Big Blue 400D Manuel utilisateur

NewArc

NewArc RT2000 Guide de démarrage rapide

Hypertherm

Hypertherm powermax1000 Manuel utilisateur
